LG 29인치 브라운관 티비 RGB개조 및 출력하고 바로 폐가전수거 예약한 이야기(RN-29FA35X, 완평, MC-049A 새시)

by 월반장 2022. 2. 11.

최근에 구한 RN-29FA35X 를 RGB개조해 보았습니다.

이 티비는 MC-049A 를 사용한 제품으로

마이크로나스 칩을 사용하였습니다. VCT49xyI 입니다.

결론적으로 RGB개조는 가능한데 화면이 좋지 않고, 치명적인 문제가 있어

*노화보다는 기능성의 문제입니다. 맨 마지막에 관련 내용 후술

아래 내용들은 참조만 하시고 이 티비는 컴포넌트입력 특히 480i용으로만 쓰시기를 권해드립니다.

*분해 및 개조전에는 항상 고압조심 및 방전 필수 (아래 유튜브 참조)

https://youtu.be/N39PZB8gYhk

제 블러그의 글도 참조(https://9632024.tistory.com/1521)

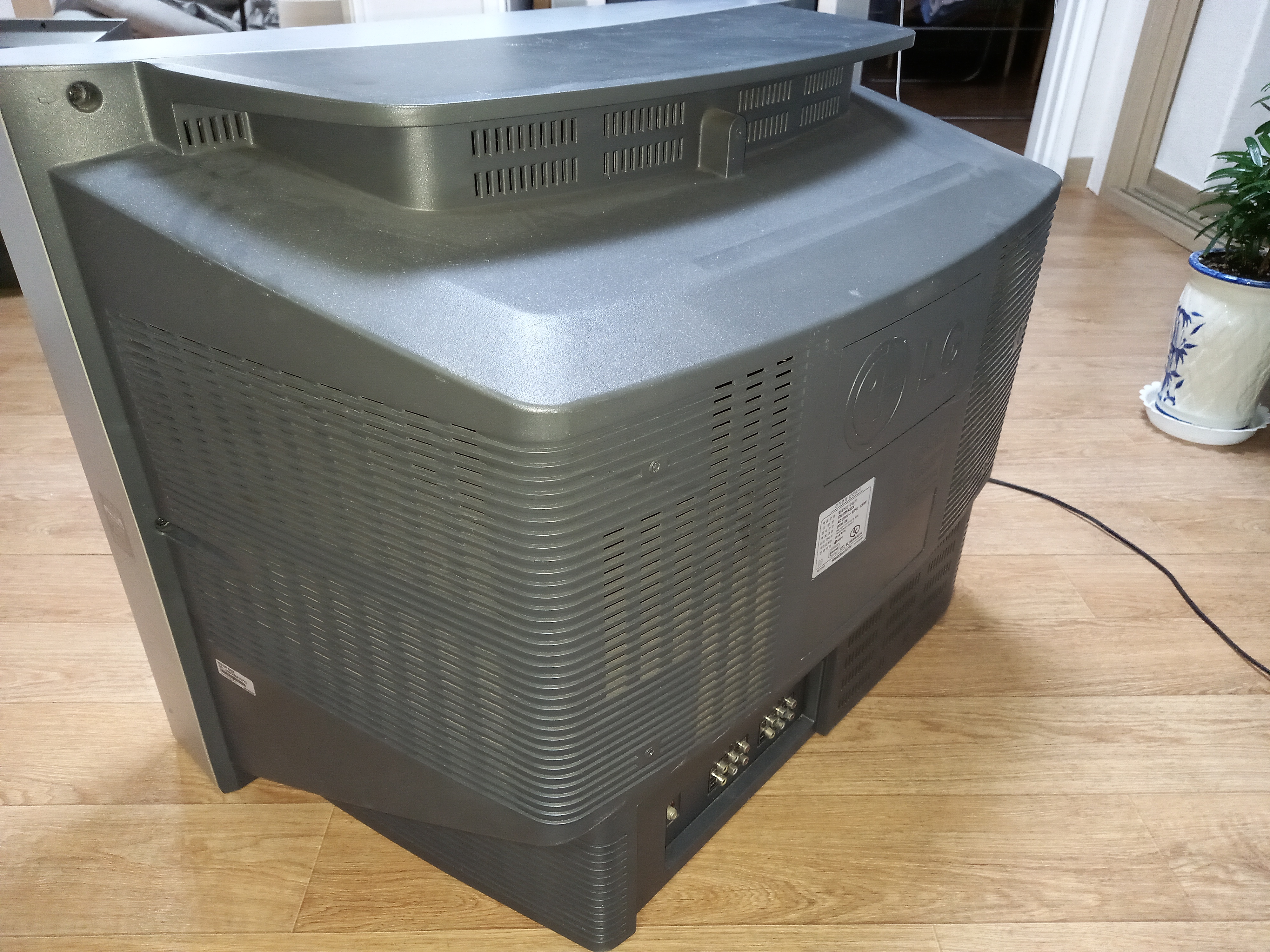

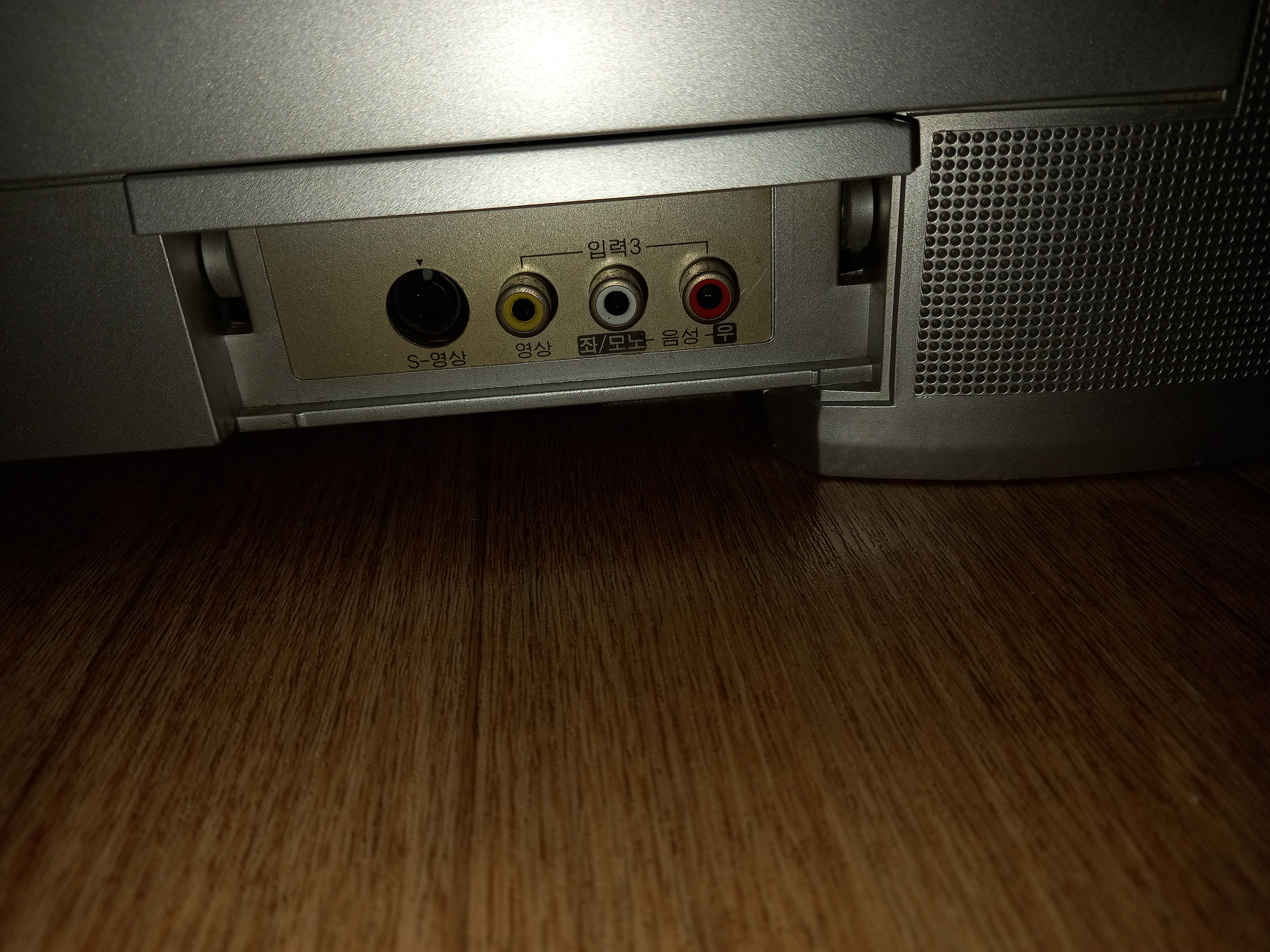

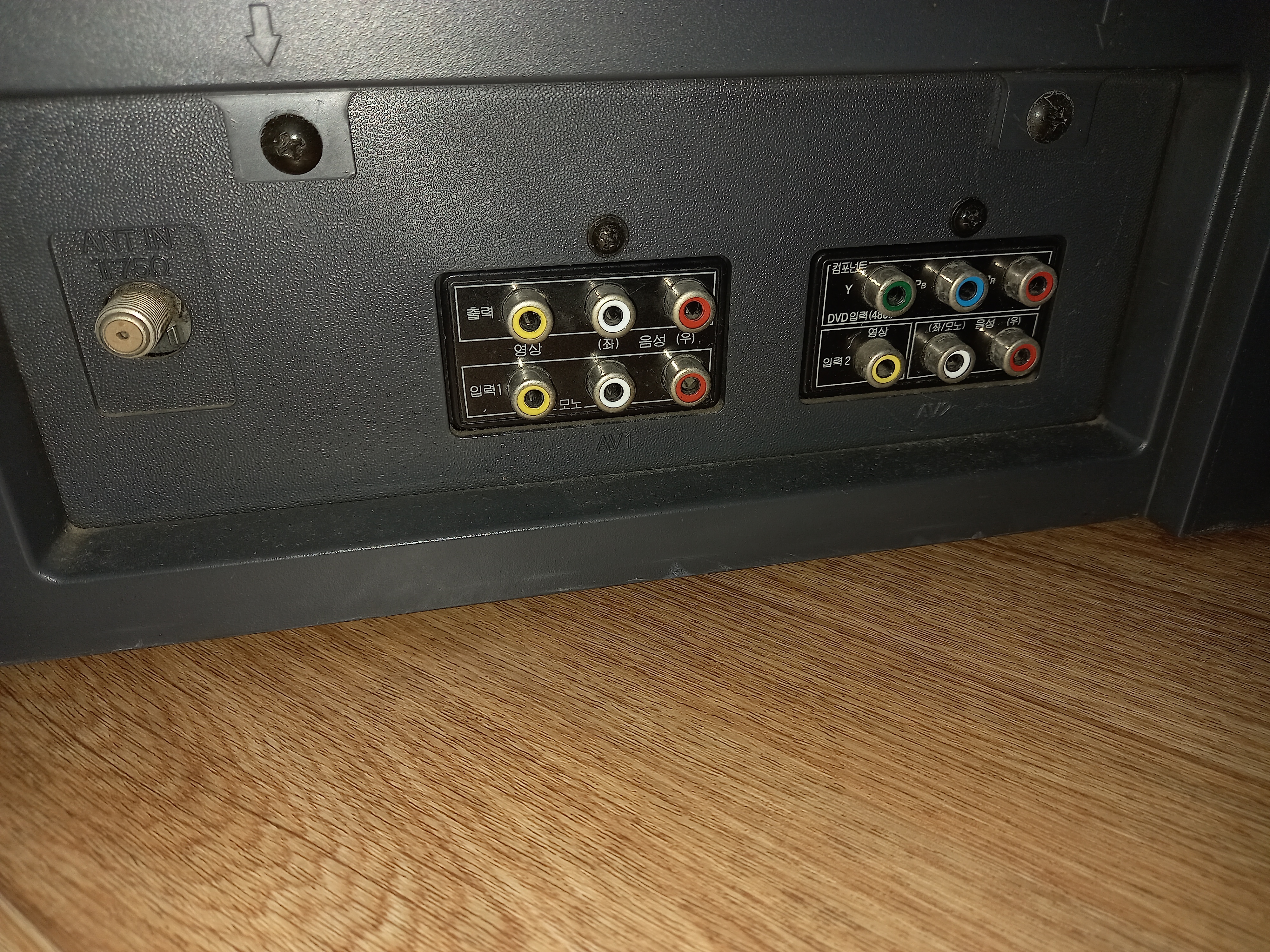

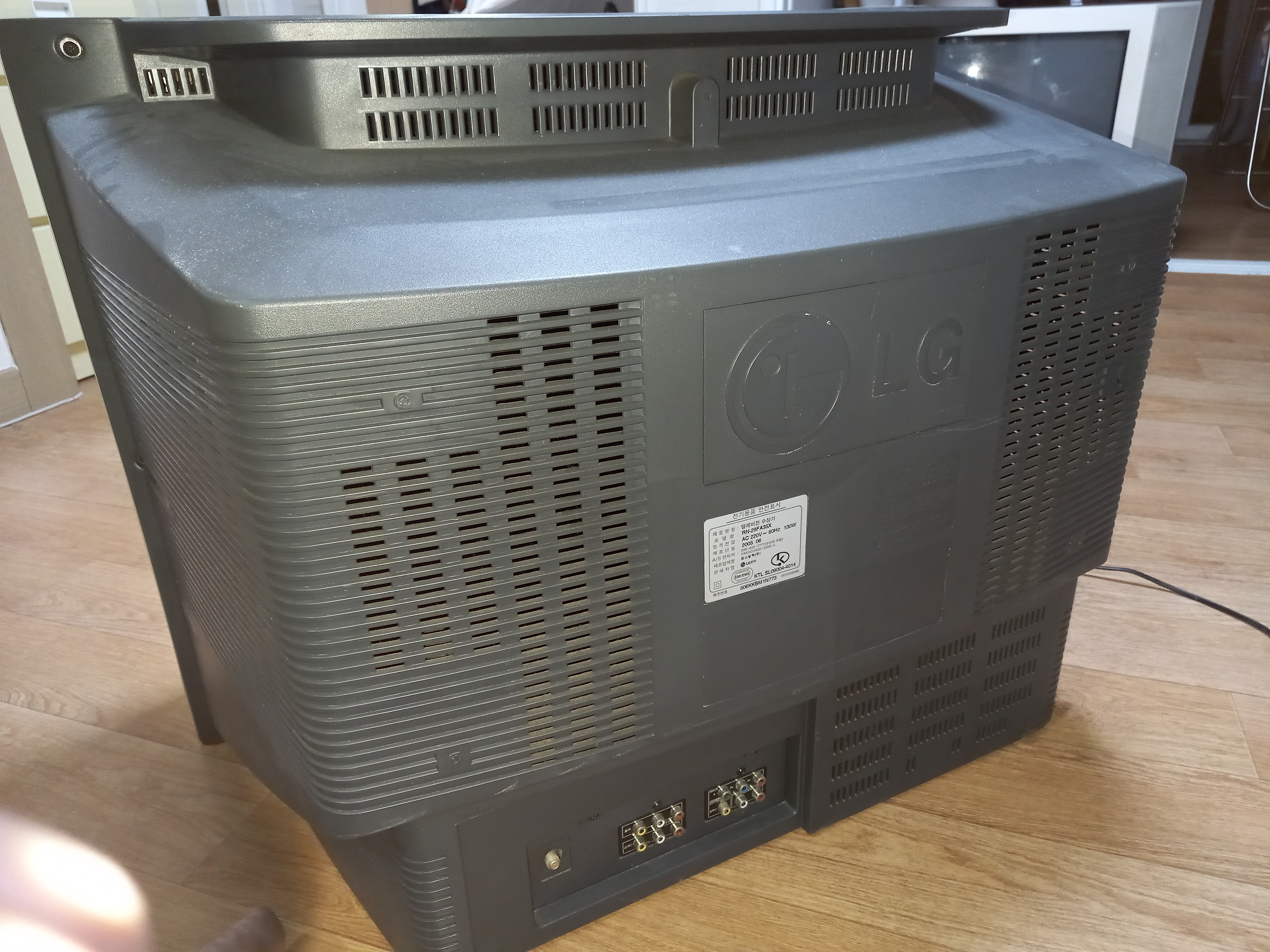

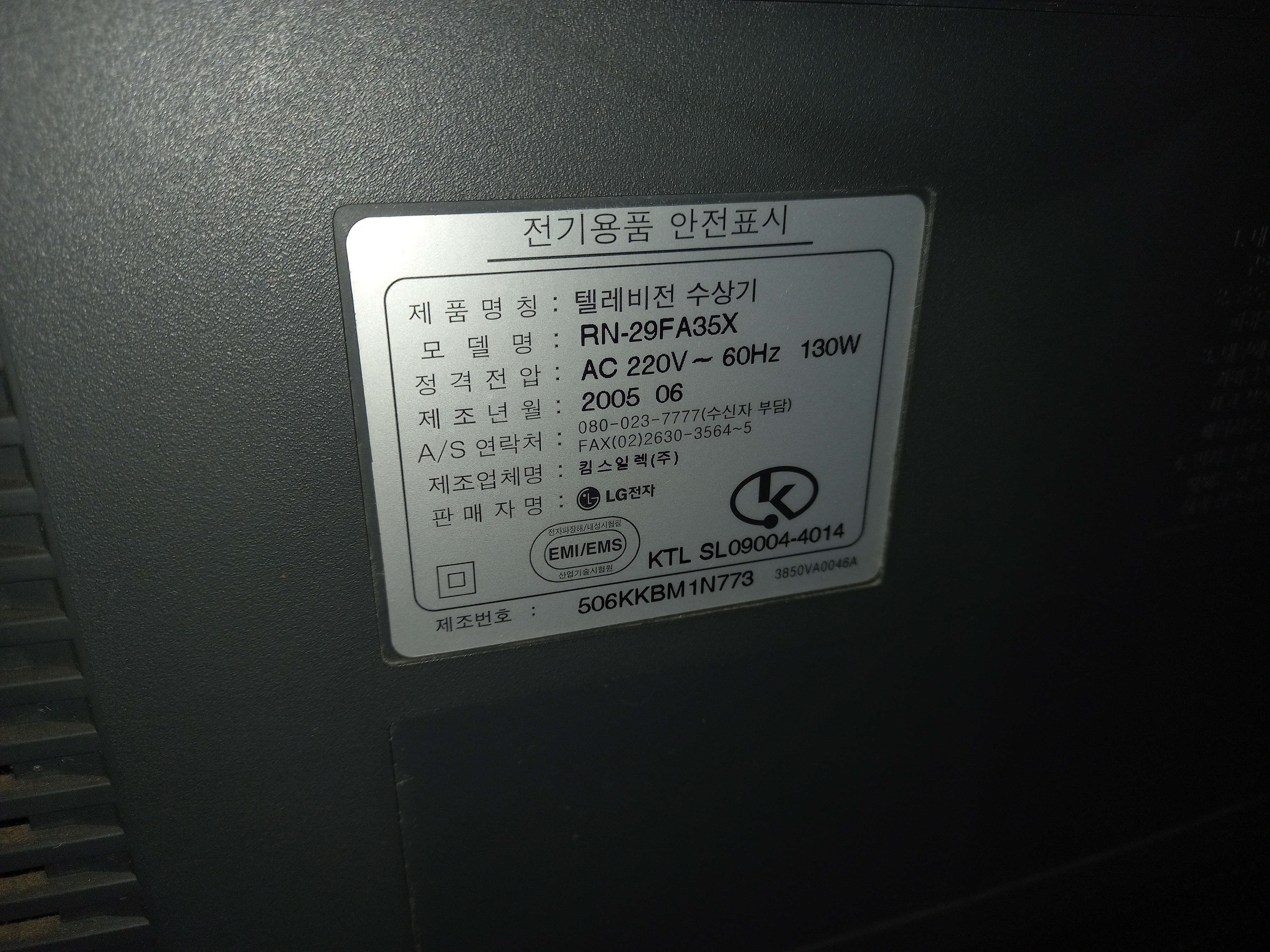

아래 스샷은 외관(이전글 재탕입니다.)





이 티비가 사용한 보드(새시)는 MC-049A로 같은 것을 사용한 엘지 29인치(다른 모델들)을 사서 개조하거나 테스트한 적이 있습니다. 결과는 모두 폐기처분인데요.

이 보드가 RGB입력에 PIP옵션보드를 거치게 해두었는데 이 부분때문에 서비스메뉴얼의 회로도 대로 개조해도 RGB입력이 제대로 되지 않습니다. 장시간 테스트 해버리면 보드까지 고장나더군요.

아래는 서비스메뉴얼 입니다.



lg_chassis_mc-049a_rp-29fa35a.pdf
5.11MB



아래 내용을 보시면 78번이 FB, 77 76 75가 RGB에 해당합니다. 각 RGB는 0.1uf콘덴서를 거치게 되어 있고, FB는 100옴에 1.2k옴 그라운드 병렬을 거치게 됩니다.

그리고 더 위에 P552A와 P551A를 거치는데 이곳이 PIP옵션보드를 꽂는 곳입니다. 보드가 없어도 위에 언급한 문제가 있어서 개조를 위해서는 이쪽 라인을 단선시켜야 합니다.







아래는 단자부로 scart를 염두한 부분이 있습니다.

FB와 RGB모두 75옴 그라운드 병렬에 인덕터 직결을 거치게 됩니다.



아래 회로도에서는 RGB라인에 470pf 콘덴서가 그라운드병렬되어 있습니다만 실제 보드에서는 자리가 없습니다.

그리고 R217 218 219는 100옴이 들어가고 B라인에 해당하는 J201은 점퍼선입니다. 왜 B만 직결된 저항이 없는지는 모르겠습니다.







단자에서 올라온 라인은 아래 J254~J257을 거쳐 PIP옵션보드쪽 접점부를 거쳐 들어가게 됩니다.

이 라인은 역시 끊어주어야 합니다.

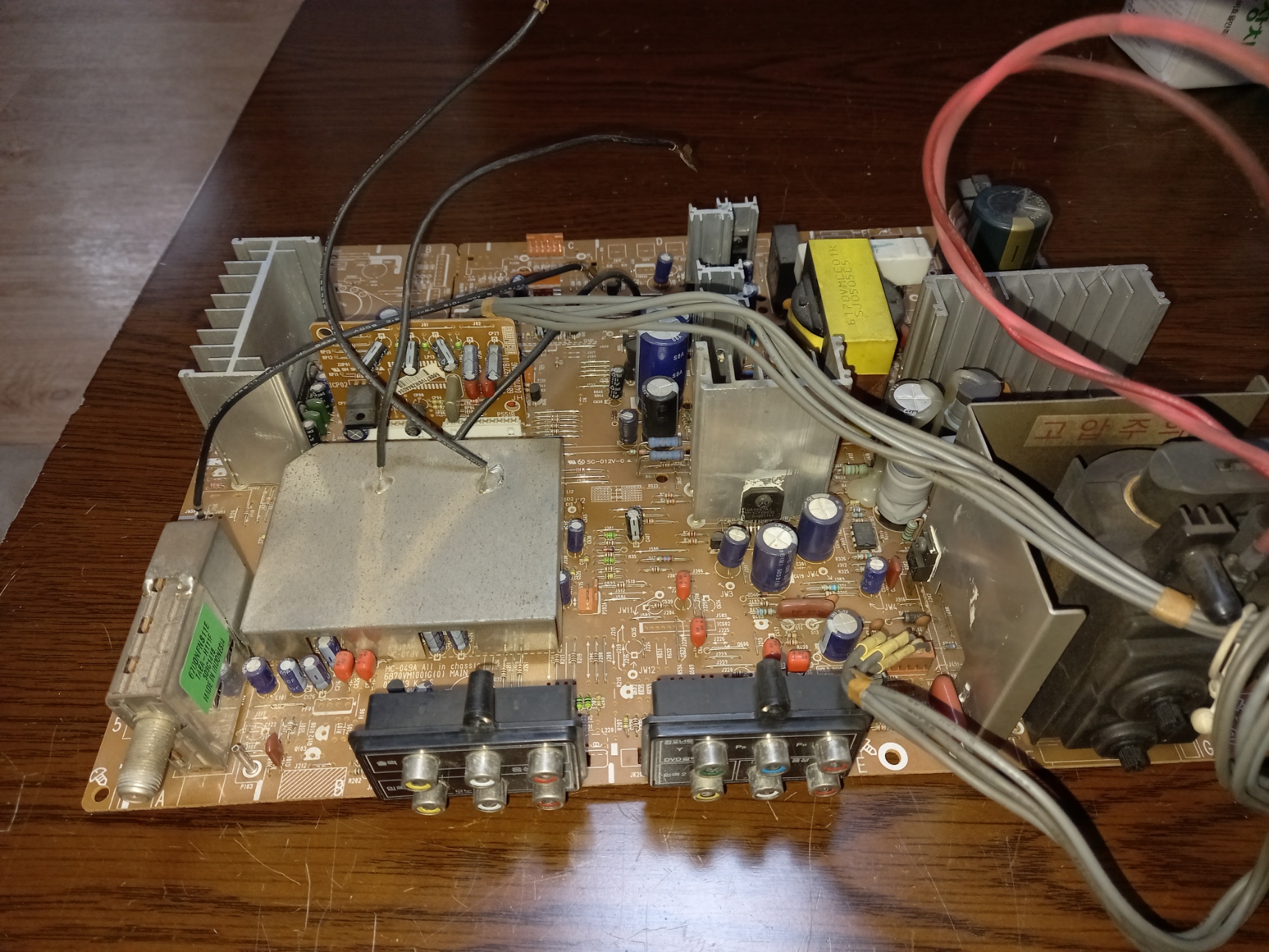

이제 실제보드를 살펴봅니다.

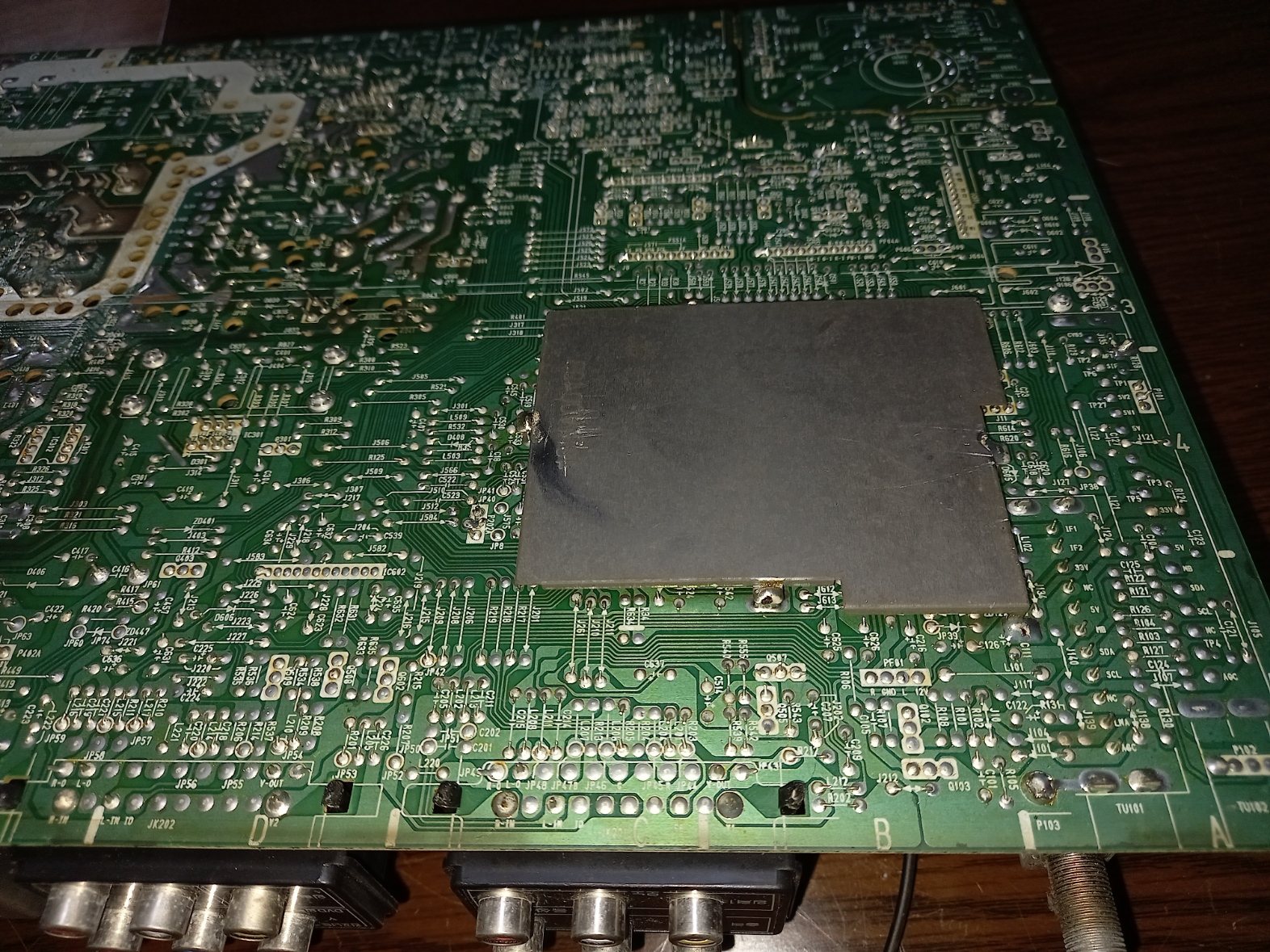

칩 부근은 아래 스샷들 처럼 앞뒤로 금속커버로 덮어져 있습니다.

납땜되어 있는데요.









일단 RN-29FA35X는 칩쪽으로 들어가는 FB와 RGB라인의 저항과 콘덴서가 장착되어 있어 뜯을 필요는 없습니다.

(정확히는 금속커버 안쪽에 설치되어야 할 저항과 콘덴서)

하지만 다른 모델의 경우 상황이 틀립니다.



아래 스샷이 다른 티비의 동일 보드에서 금속커버를 제거한 것인데 칩의 윗쪽을 보면 점퍼선이 여러개 있는데요. RGB와 FB라인까지 모두 점퍼선처리 되어 있습니다.

콘덴서와 직결된 저항은 금속커버 바깥에서 처리하면 되지만 그라운드병렬로 연결된 저항까지 점퍼선처리가 되어 있어

이걸 제거하지 않거나 본래 들어갈 저항을 넣어주지 않으면 고장염려가 큽니다.

해당 저항은 FB쪽 라인으로 R526 1.2k옴 저항이 들어가는 자리입니다.

후레시로 금속커버 안쪽을 비춰어 보고 점퍼선 처리만 되어 있다면 뜯어서 해당 저항을 달거나 점퍼선을 제거해주어야 합니다.

*저항을 제거한 경우에는 이를 감안해 FB에 1v이상이 들어가도록 해주면 됩니다. 이 보드는 1.2k옴을 포함해 최종 계산을 하면 1.26v정도가 들어가면 RGB로 강제전환이 되도록 되어 있었습니다.)





정리해보면

RGB라인은 단자부터 75옴 그라운드병렬, 10uh 인덕터 직렬 - 100옴 저항 직렬다음에 PIP옵션보드쪽을 거쳐서 0.1uf 콘덴서를 최종적으로 거치고 입력

FB라인은 단자부터 75옴 그라운드병렬, 10uh 인덕터 직렬 - 100옴 저항 직렬다음에 PIP옵션보드쪽을 거쳐서 다시 100옴 저항 직렬과 1.2k옴 그라운드 병렬을 최종적으로 거치고 입력 입니다.

RN-29FA35X 기준으로 75옴 4개 100옴2개, 180옴 1개, 10uh짜리 인덕터 4개가 필요합니다. 갯수가 좀 요상한데 듬성듬성 저항이 라인에 있는 부분이 있어서 그렇습니다.

그리고 입력단자는 티비의 모니터출력단자를 이용해주기로 했습니다.

단자부를 확인하고 뒤집어보면 비어있는 곳도 있고 점퍼선이 연결된 부분도 있습니다.





아래 처럼 납과 점퍼선을 제거해줍니다.

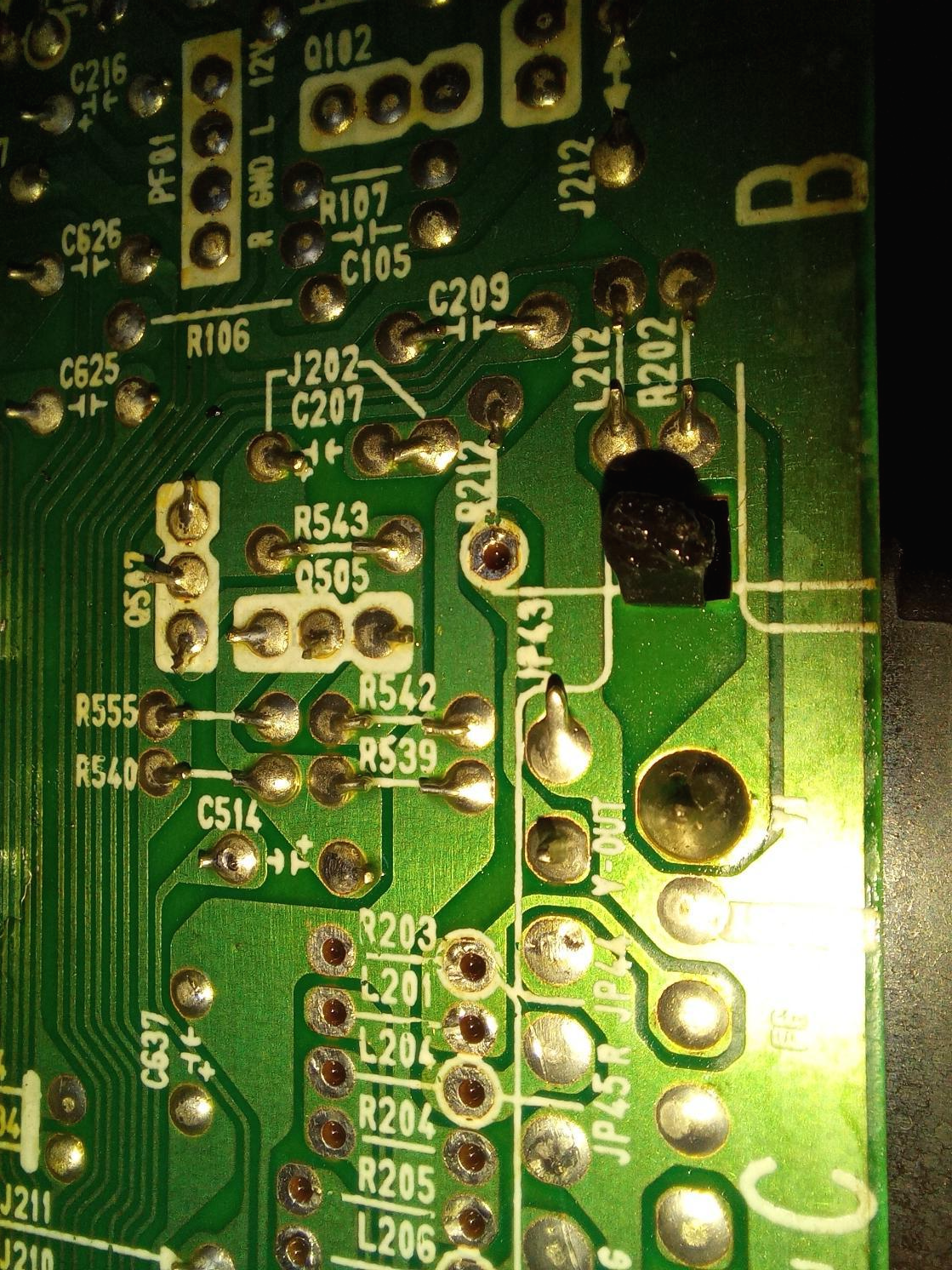

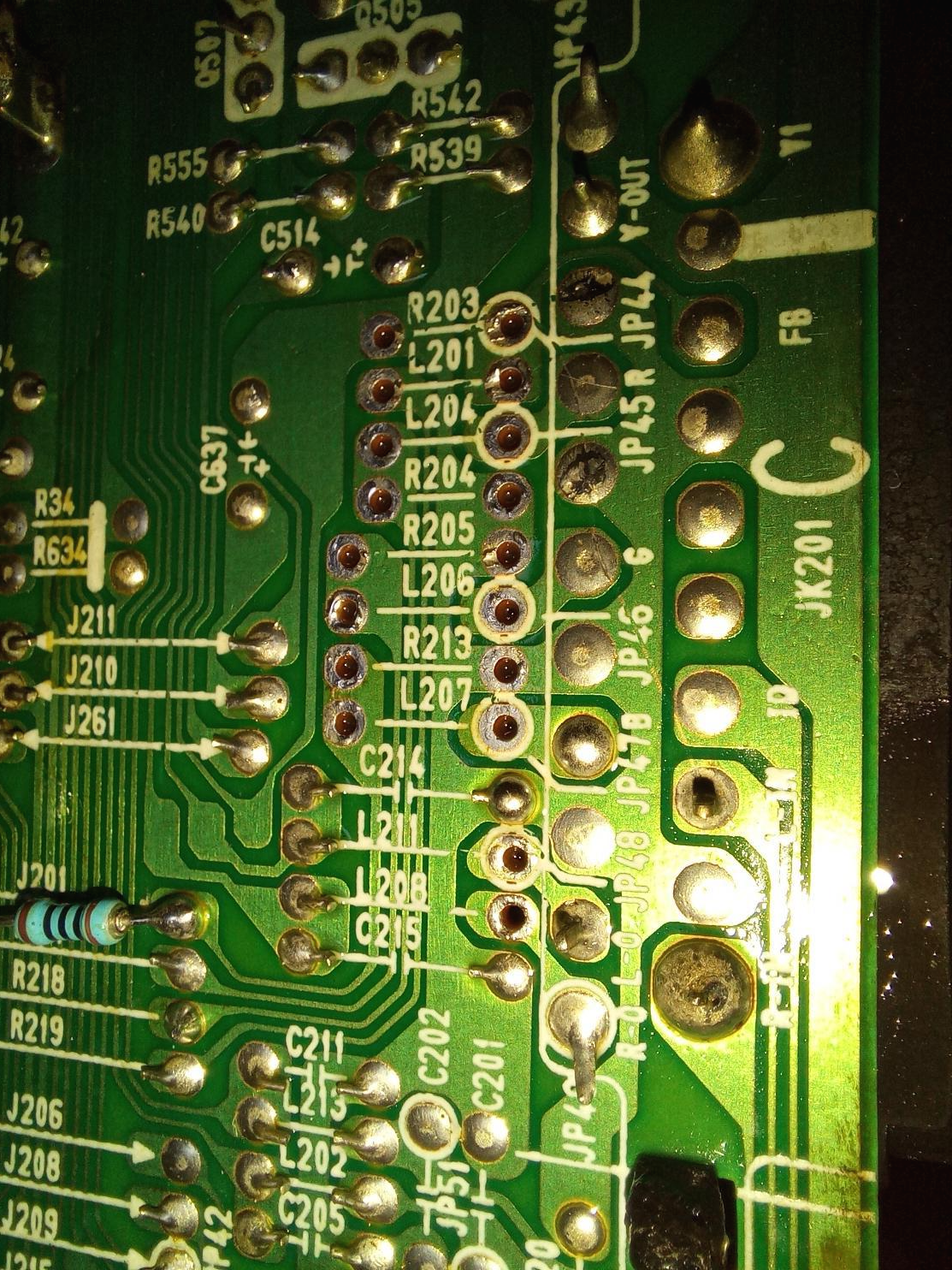

R203 R204 R205 R213

L201 L204 L206 L207

그리고 음성 좌우 출력단자와 연결되는 L211과 L208은 단자쪽만 납을 제거해주고 다리를 들어줍니다.

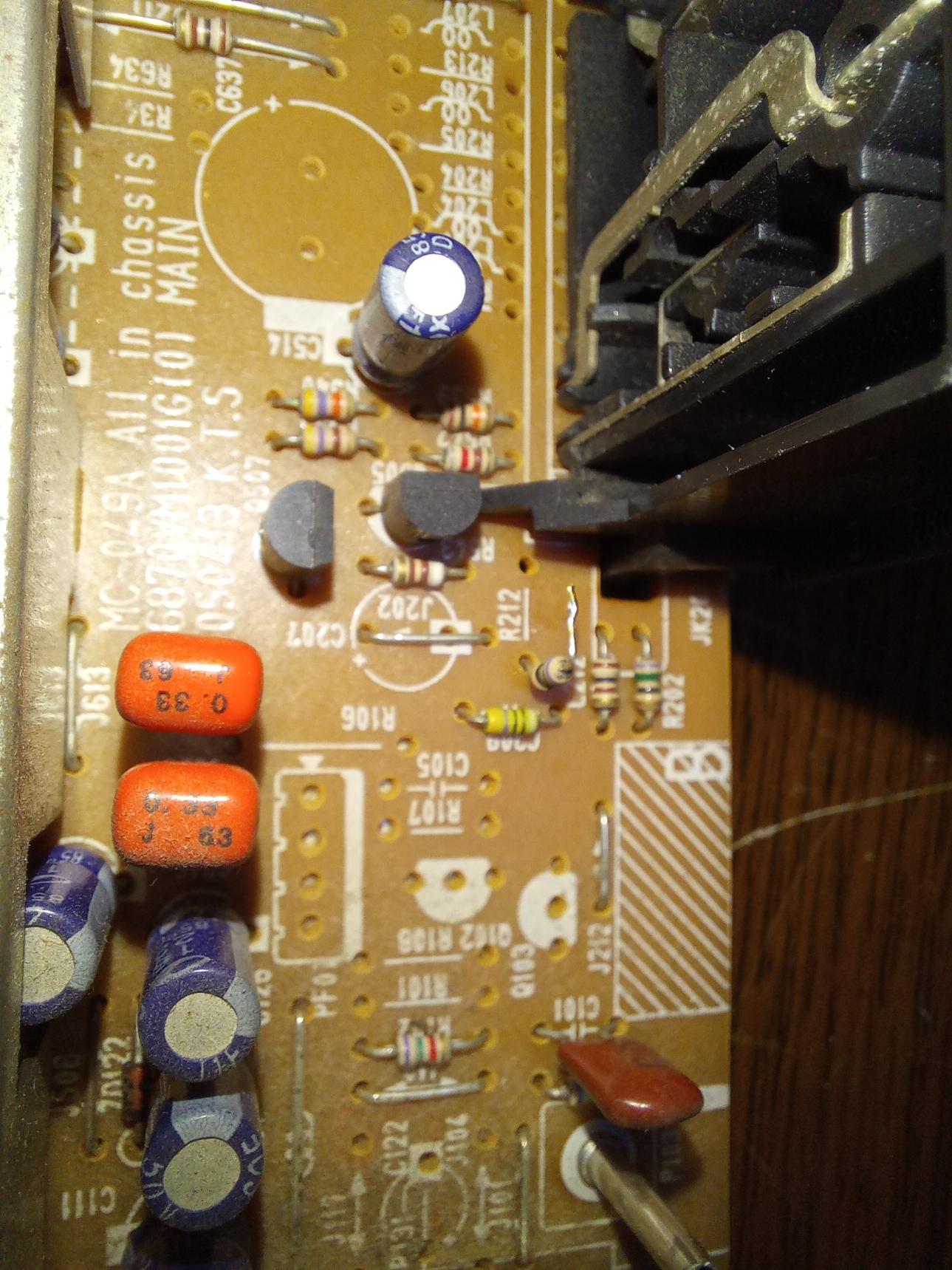

다른쪽 비디오아웃(V-out)와 연결도니 R212도 스샷의 방향에 해당하는 곳을 납을 제거하고 다리를들어줍니다.







아래는 다리를 드는 곳의 보드 위쪽 스샷









여기까지 하였다면 올라가는 라인에 직결할 저항을 달아줍니다.

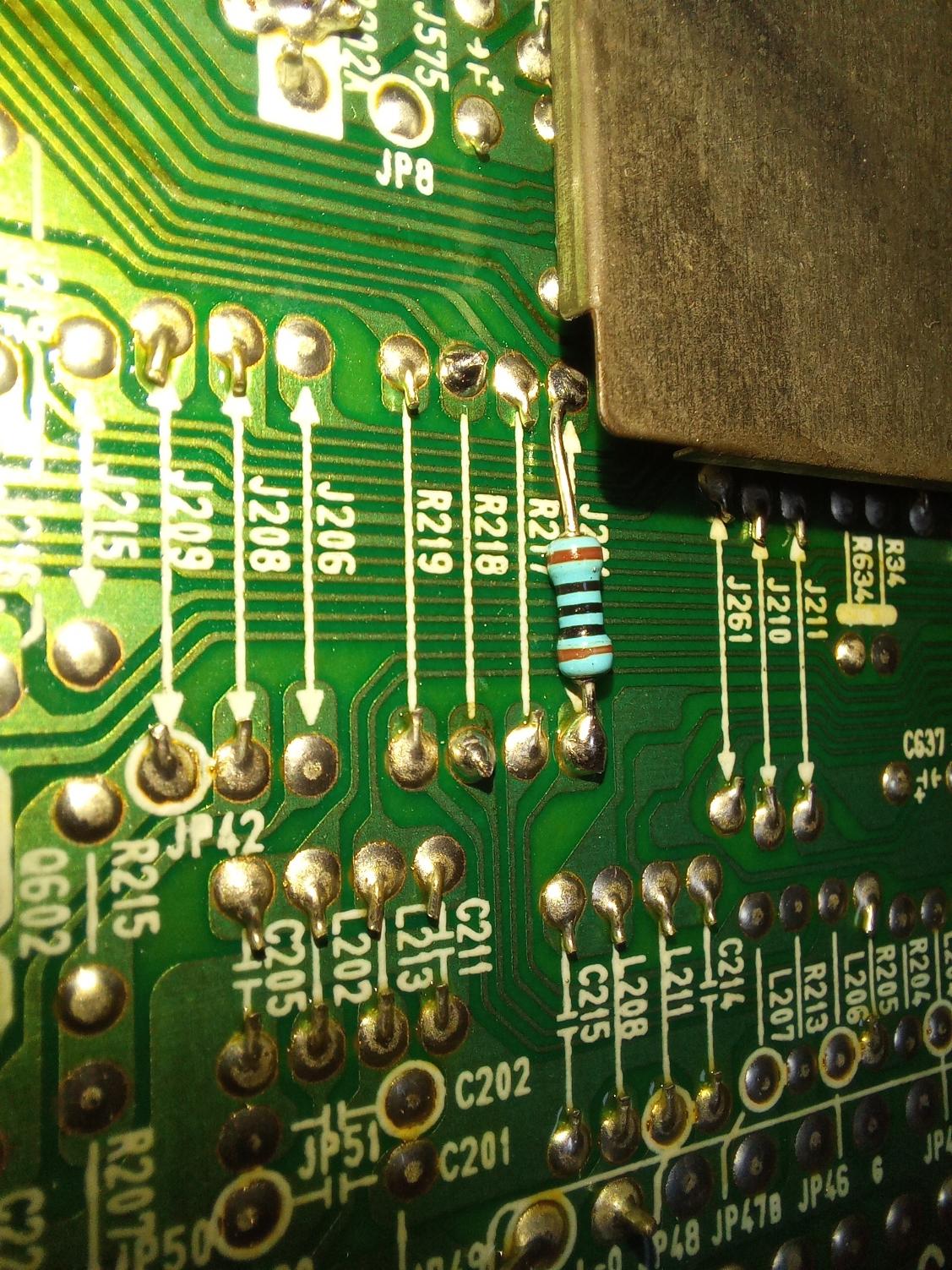

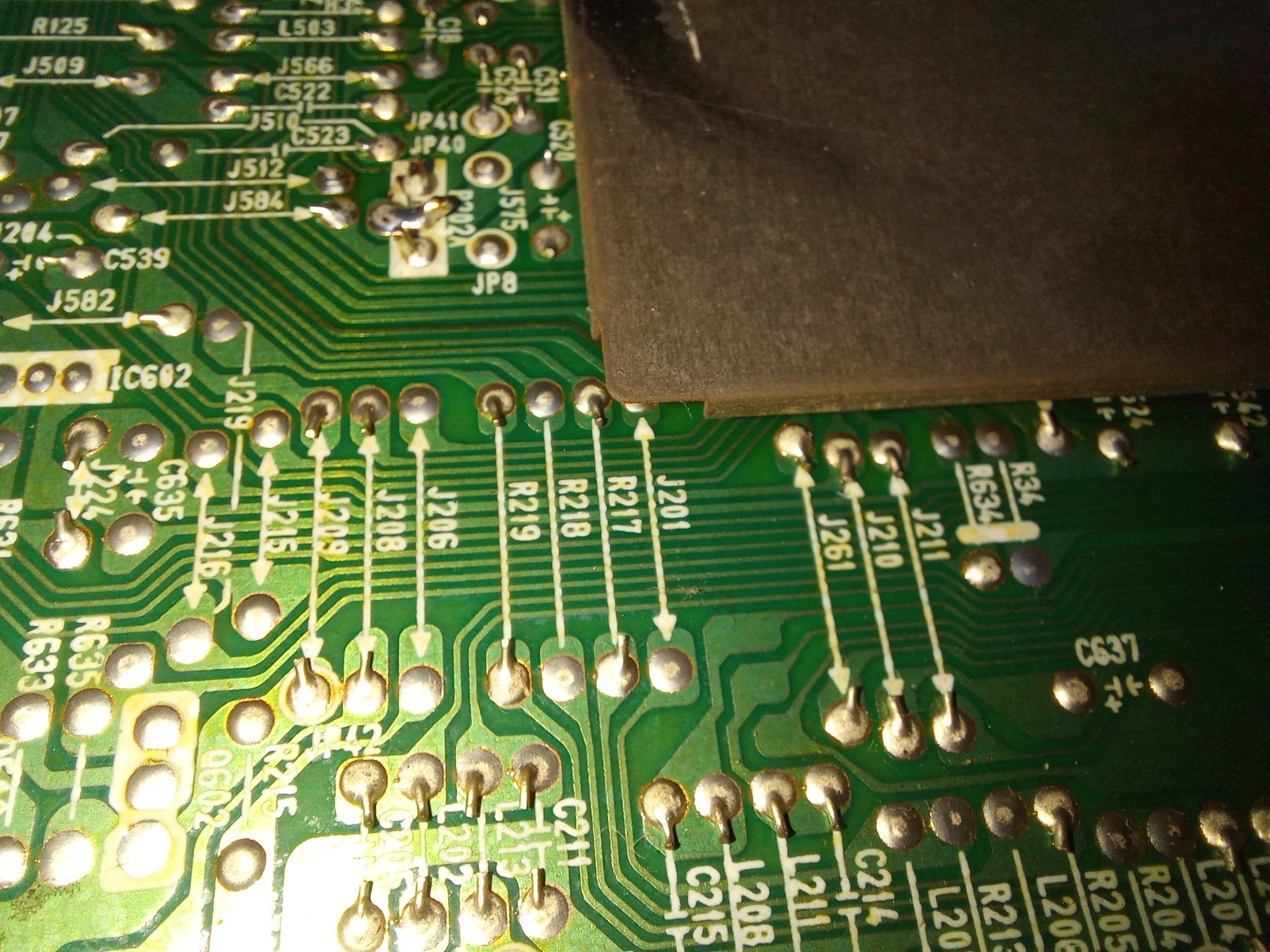

단자쪽에서 라인을 따라가면 금속커버 근더체 J201, R217~219가 보입니다. 2개만 저항이 달려 있고 나머지는 비어 있는데요. RGB와 FB에 직결될 100옴 저항입니다. 비어 있는 곳에 100옴 저항을 넣어주어야 합니다.

J201은 B라인으로 회로도에도 저항직결이 혼자만 없습니다. 좀 이상하게 저는 저항을 달아주었습니다.

J201은 점퍼선도 없기 때문에 어차피 납땜을 해주어야 하는 상황인데 스샷을 보시면 금속커버에 살짝 가려져 있습니다.







J201은 보드 윗면으로는 금속커버를 벗기기 전까지는 힘들고 아래쪽에서 작업해야 합니다.

아래 스샷들을 참조해보면 다행히 아래쪽은 인두기가 금속커버 아래쪽으로 들어갈 공간은 되어서 납땜이 가능합니다.

100옴을 달아줍니다. 그리고 역시 비어 있는 R218에도 100옴 저항을 달아줍니다.

*FB라인과 연결된 J216은 제가 본 티비의 보드에서는 모두 비어 있었습니다. 그대로 비워둡니다 회로도 상에도 별도로 뭐가 들어가는 부분이 아닌 것으로 보입니다.





다음 작업은 PIP옵션보드쪽을 단선시켜주는 작업입니다.

RGB와 FB라인을 따라가면 아래스샷의 부분이 나옵니다. J524~J527에 작업을 해주어야 합니다.

J는 본래 점퍼선을 의미하지만 이 보드에서는 여기에 100옴이 달려 있더군요. 일단 단선 시킬 부분이라 무시해주었습니다.

*아래 스샷에서 C16이 있습니다. FB라인쪽입니다담 제가 본 보드들은 이쪽이 모두 비어 있었습니다. 그대로 비워둡니다 회로도 상에도 별도로 뭐가 들어가는 부분이 아닌 것으로 보입니다.








아래 스샷에 있는 방향을 참조하여 납을 제거하고 다리를 들어줍니다.







그리고 PIP옵션보드 아래 쪽에도 작업을 해줍니다.

R505와 C515 516 518을 확인하고 그와 연결된 J541 542 543 544의 납을 제거하고 다리를 뽑아줍니다.

납을 제거해주고 다리를 뽑는 곳은 추후 납땜 편의상 옵션보드 방향쪽으로 작업해주었습니다.

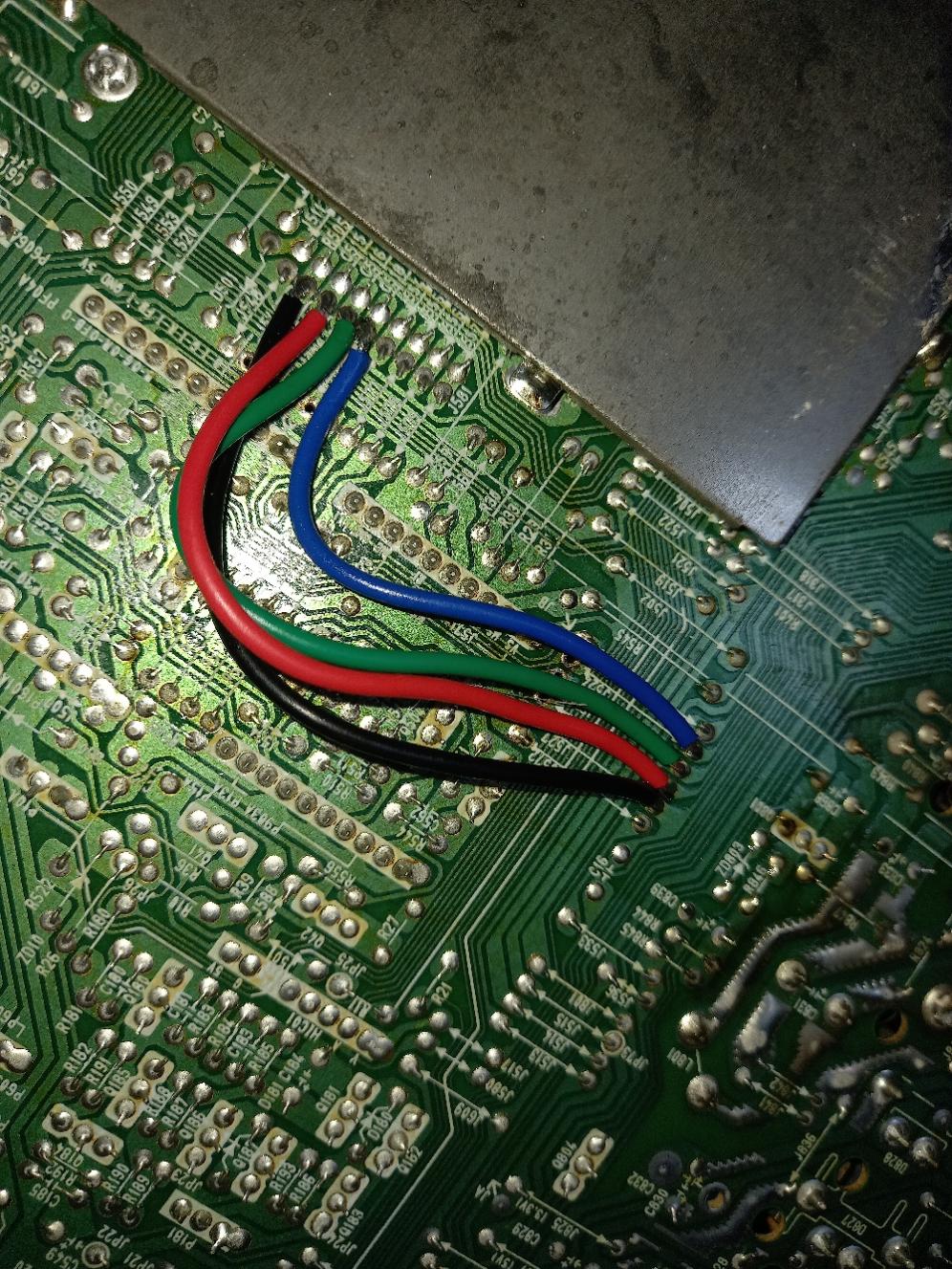

단선시켜준 두 부위를 연결할 전선작업을 해줍니다. 검은선은 FB이고 나머지는 색깔대로 RGB입니다.

다리를 들어준 곳들을 연결해주면 됩니다.





이제 FB에 넣어줄 5v를 작업합니다. RF(안테나)단을 뒤집어보면 5v라 쓰인 곳이 있습니다.

아래 스샷 기준을 우측바깥쪽이 아닌 더 안쪽에 있는 5v에 연결하세요.





연결한 뒤 근처 구멍으로 빼 줍니다.

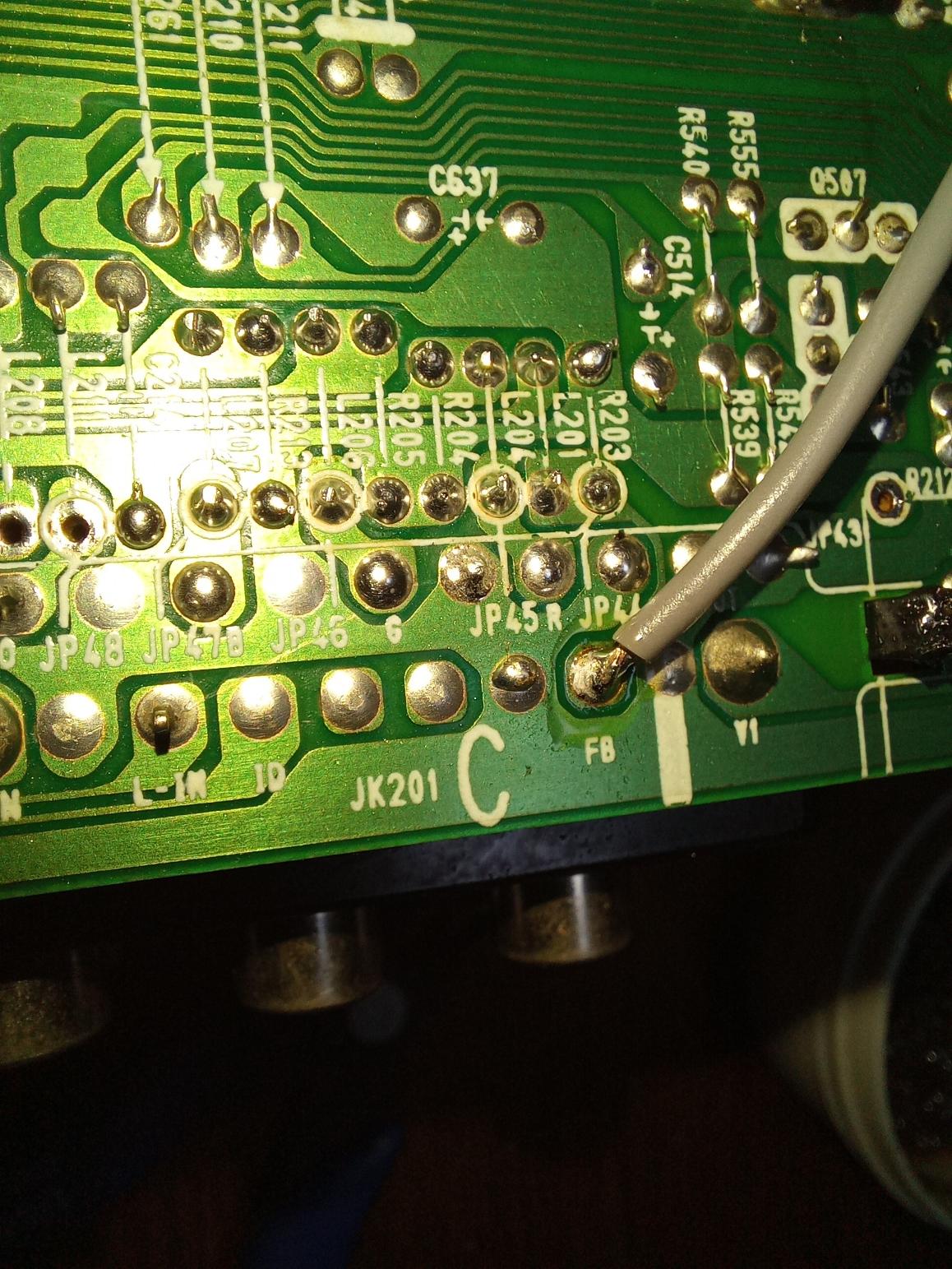

그리고 단자부의 FB에도 전선을 하나 연결해줍니다.



이 전선은 아래 처럼 아까 5v라인과 같은 구멍으로 빼 줍니다.(근처에 구멍이 없더군요...)

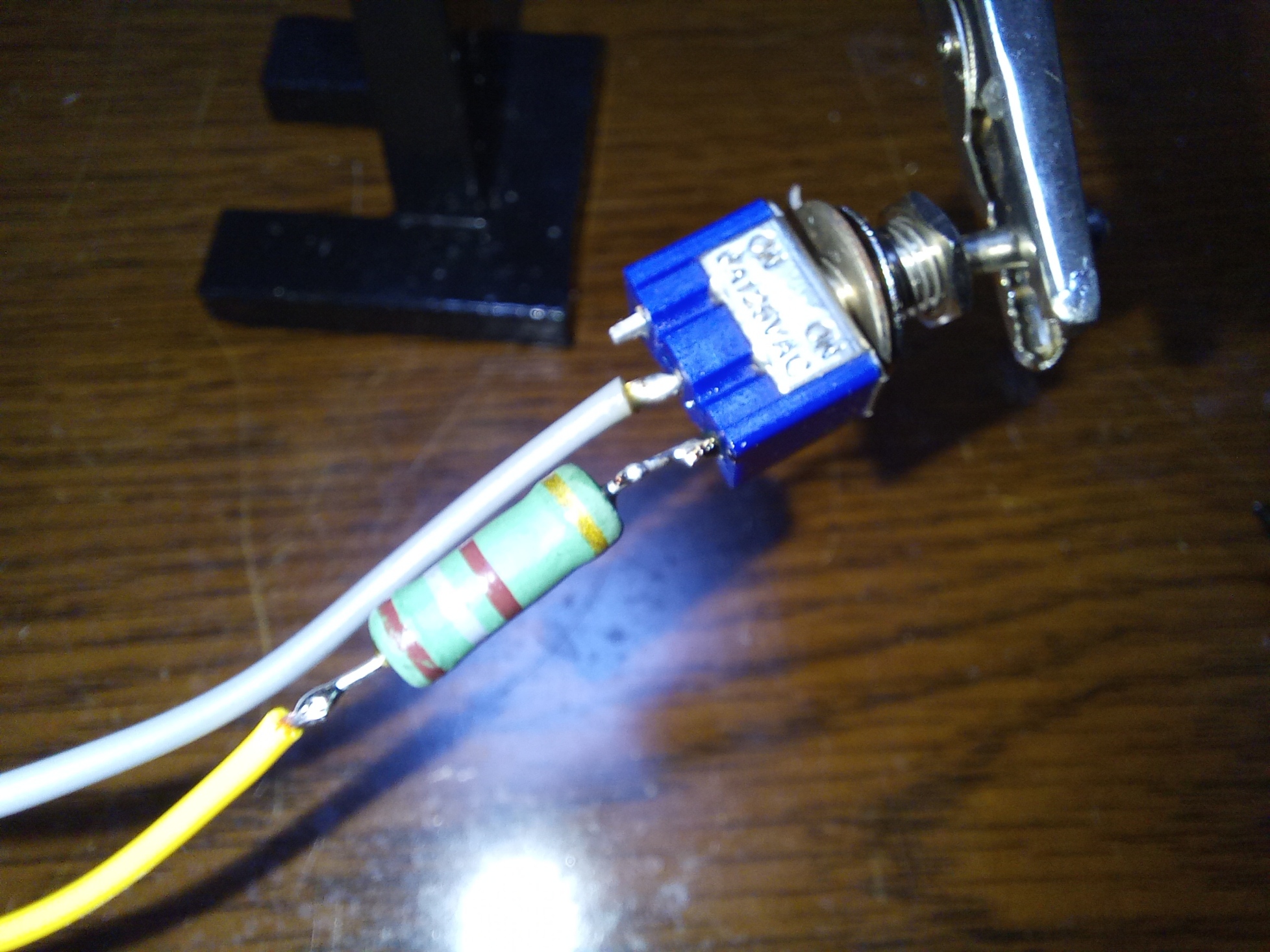

그리고 FB에서 빼온 전선은 토글스위치 중간, 5v에서 나온 전선은 180옴 직결해 다른 쪽에 납땜해 줍니다.

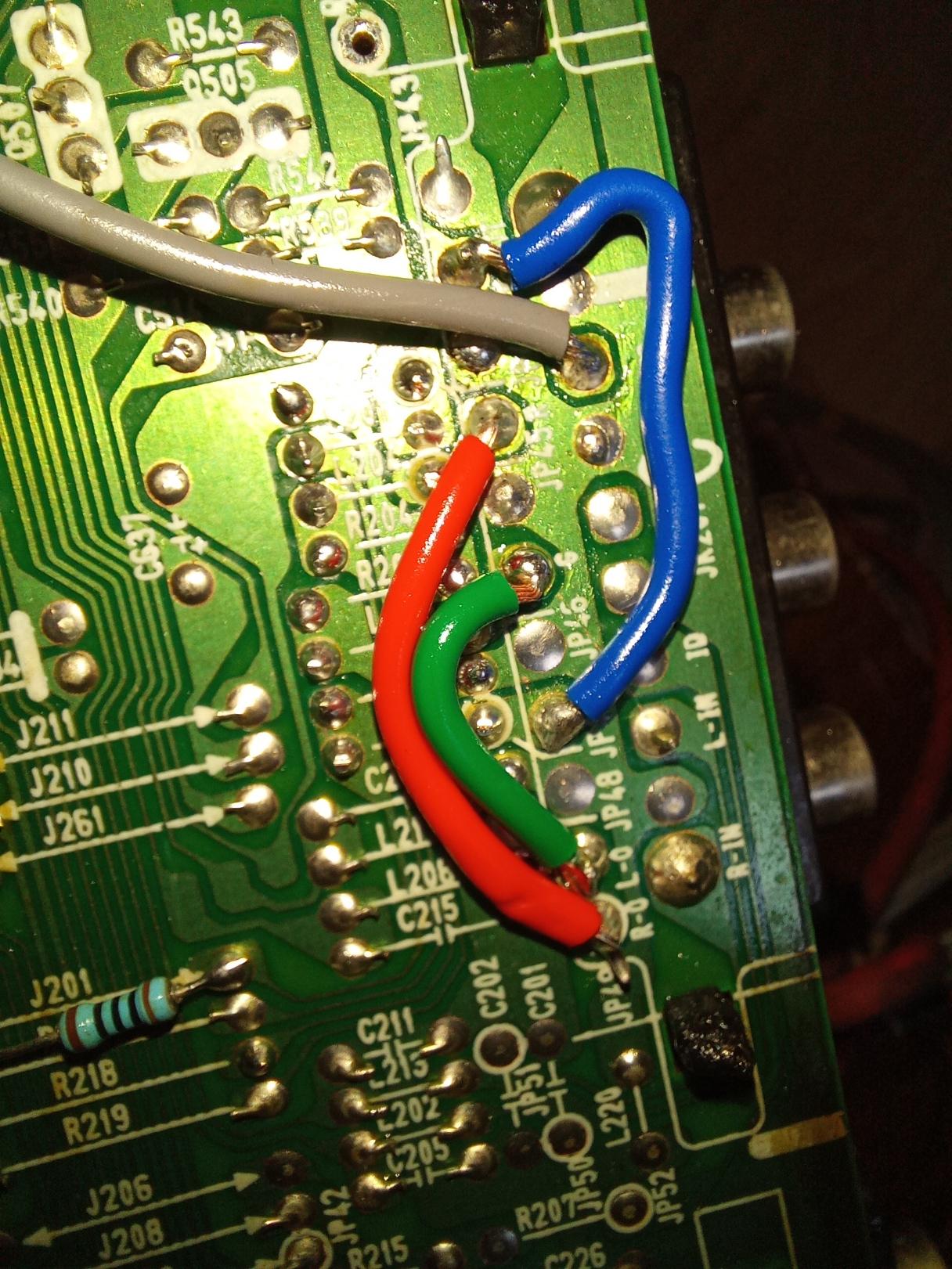

아래는 단자부의 RGB 전선 작업입니다.

R-0은 R(빨강) L-0은 G(녹색), V-out는 B(파랑)으로 연결해줍니다.







개조는 여기까지...

그리고 아래 화면과 여러 기기를 동원한 테스트 및 서비스메뉴확인 후 폐가전수거를 예약했습니다.

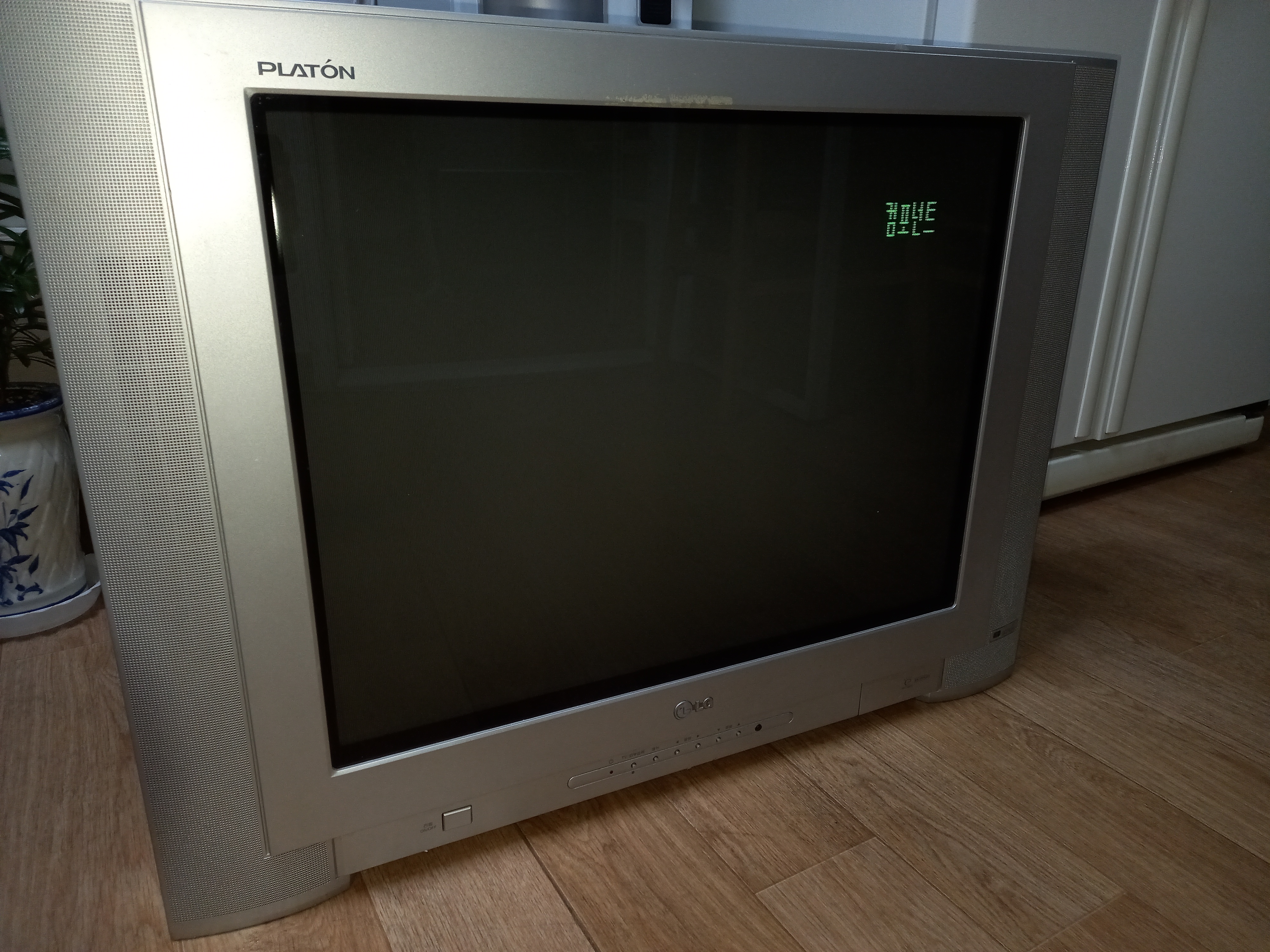

위의 화면은 어찌보면 괜찮아보이지만 화면이 뭔가 앞에 흐릿한 필터가 있는 것 처럼 선명하지 않고, 화면이 미세하게 좌우로 파도처럼 흔들리는 것이 보입니다.

화면이 좌우로 파도처럼 흔들리는 것은 노화된 소자 등이 원인일 수 있으나 흐릿한 부분의 경우 컴포넌트입력은 꽤 선명한 편이다보니 노화가 원인이긴 어렵다고 판단했습니다.

*그래도 다른 마이크로나스 RGB개조와 다르게 좌우 위치 이동이 되고, 이 티비의 컴포넌트보다 윤곽이 깔끔하게 정리되어 보입니다.

그리고 치명적인 문제로 240P에서 480i마냥 떨림이 있는 화면이 출력됩니다. 이건 컴포넌트와 컴포지트 S비디오 모두 동일한 문제로 이전에 같은 보드를 쓴 다른 엘지모델 3대 전부가 이런 현상이 있더군요.

RGB개조를 한 이유가 적어도 컴포넌트 등과 다르게 필터 같은 건 거치지 않고 입력되므로 240p가 멀쩡할 것이라는 막연한 추측으로 시도해본것인데 역시나......



*추가 - 모님과 대화를 나누어보니 이 제품이 240p를 강제 480i로 스케일링 하는 것으로 보입니다. 이걸 끄는 메뉴가 없어서(서비스메뉴 포함) 난감한 모델입니다.

RN-29FD40, 29fx4r, 29fx4ra 이 모델들인데 다른 분께 240p출력화면에 대해 여쭈어보니 떨림이 없다고 하셔서 제가 구한 것만 불량품인건지 노화가 심한건지 이해가 힘든부분입니다.

*테스트에 쓴 기기는 플스2. 플스1, 드림캐스트, 라즈베리파이의 VGA666 입니다.

이 부분에 대해 다른 분께서 디지털콤필터나 스케일링기능이 이런 문제를 유발한다는 정보를 주셔서 기대를 가지고 서비스메뉴를 샅샅이 뒤져가면 모두 설정을 변경해보았지만 이와 관련된 설정이 없는지 문제가 고쳐지지 않았습니다.

왠만하면 엘지 티비 중 MC-049A를 보드(새시)로 사용한 모델은 피하는게 좋지 않겠나 싶습니다.

이런건 나눔했다가는 욕만 먹을 성능이라 바로 폐가전수거 예약을 했습니다.

오늘은 1대를 나눔하고 이번 주말에 2대나 폐가전수거가 되겠네요. 가정을 평화를 위해 다행히도 처리할 수 있게 되었습니다.
