금영 코러스 HD100S 에서 꺼낸 미디도터보드와 테스트

by 월반장 2021. 1. 10.

이전 게시글에 사용한 이미지의 저작권 신고가 들어와 재업로드 합니다.

문제가 되는 부분을 수정하고 재업로드합니다.



이번에 구입하여 분해된 물건입니다. 금영의 코러스 HD100S라는 제품입니다.

노테 및 고장 제품이라 매우 저렴하게 구하였습니다.



뒷부분입니다. 단자가 많네요. 뜯어보고 쓸만한 것들은 별도 보관해두려 합니다. 케이스는 아마도 재활용쓰레기장에...



아래 이미지에는 모델명이 보이네요.

뚜껑을 열면 아래처럼 보입니다. 전면 LCD의 제어부나 하드디스크 전원부, 음원쪽 제어부 등 여러가지가 보이네요.



하드는 삼성10기가 입니다. 테스트해보니 나쁜녀석들이 별처럼 나오더군요. 바로 쓰레기통행

하드를 뜯고 난 아래입니다. 아마 이쪽으로 새로운 곡을 업데이트 하고 그랬다고 하는군요.

뜯어보면 아래처럼 롬이 보입니다. 나중에 부품으로 쓸까 해서 보관해두었습니다.

메인기판 하나를 들어내면 아래처럼 도터보드가 보입니다. 이 물건이 목적으로 하는 물건입니다. 음원이 들어있지요.

아래는 적출샷... 26핀 IDC케이블등 개조에 필요한 것들이 기기안에 이미 모두 들어있습니다.

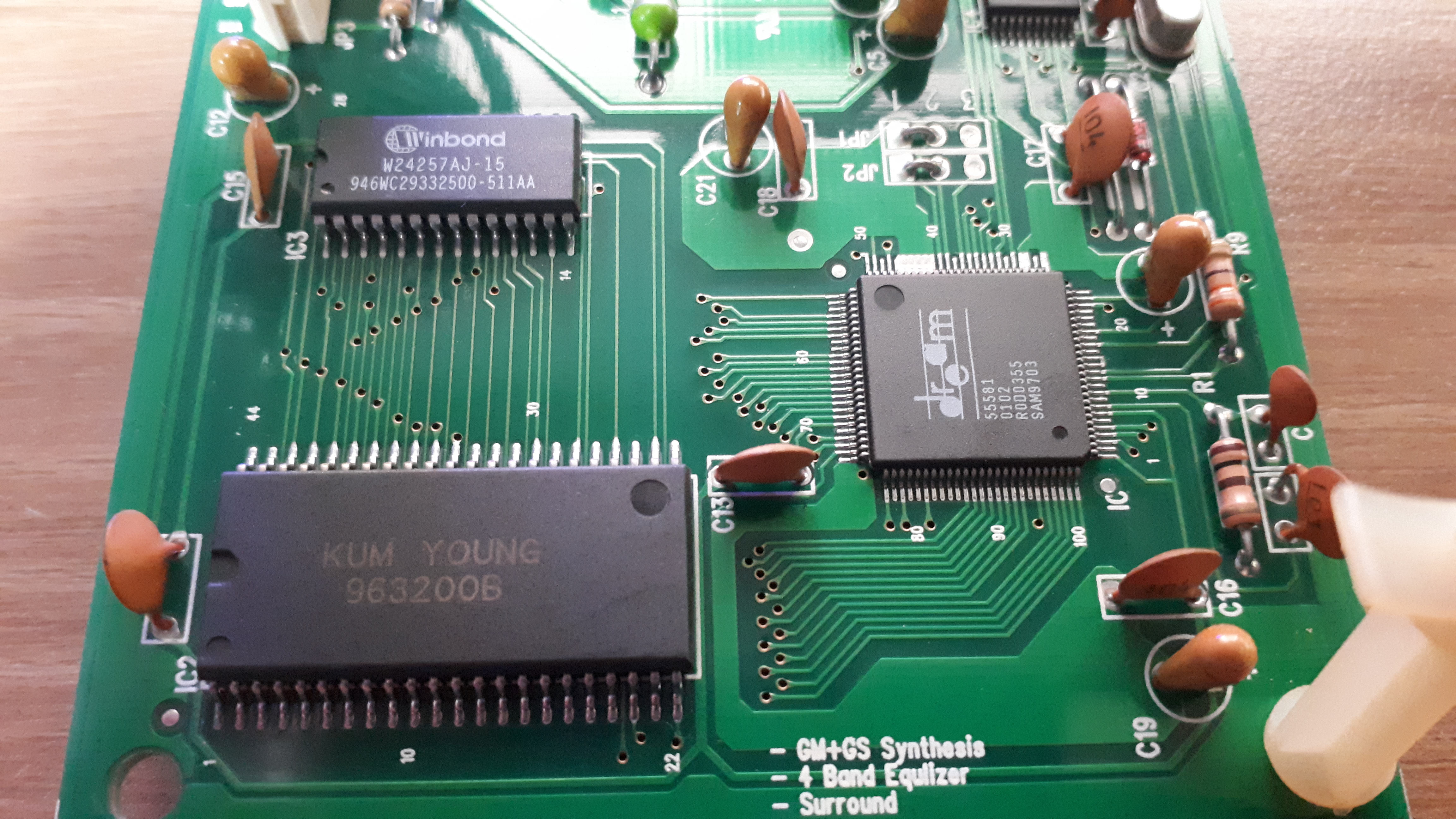

드림사의 SAM9703이 보이고 4메가 음원롬인 963200B가 보이네요. 그리고 sram인 W24257aj도 보입니다. 256k짜리 입니다.

아래처럼 납땜후 수축튜브마감후 글루건을 쏴서 마무리.... 개조완료

이 제품은 핀맵이 모두 나와 있어서

개조할 때는 도터보드에 마킹된 핀맵을 보면서 아래 웨이브테이블(블라스터)의 핀맵을 참고하여 납땜하면 되겠습니다

아래 두 이미지는 같은 내용이라 함께 보시면 되겠습니다.

청음전에 미리 알아본 정보로는 음원롬인 963200B는 드림사의 GMS963200B 가 베이스인 것으로 보입니다.

뭐 마킹된 이름도 비슷할 뿐만 아니라

제 물건은 금영963200B 라고 마킹되어 있습니다만 다른분이 적출한 동일한 도터보드에는 아래 처럼 마킹되어 있거든요.



더하여 이와 동일한 구성으로된 제품이 훈테크의 미디어 7.1사운드카드입니다.

이 카드는 sam9703과 256k의 sram에 아래와 같은 음원칩이 달려 있습니다.

*GS마크는 없기도 하고 있기도 합니다.



청음을 해보니 금영 나름의 커스텀을 했다기에는 ... 다른 제품과 너무 비슷한 부분이 많아서 일단 판단 보류합니다.

더하여 태진미디어의 노래방기기에도 비슷하게 도터보드로 개조할 수 있는 제품이 있습니다.

이 제품도 sam9703을 사용하는데요 음원롬이 좀 틀립니다.

이제품은 TMS97033201이라고 되어 있습니다.

*wow-7300 III라는 기기에서 나온다고 하는군요.



26346.pdf
0.29MB





일단 sam9703은 아래처럼 세트가 이루어집니다.

• Top Technology

– Synthesizer Chip Set: SAM9703 + 32-Mbit ROM + 32K x 8 RAM + DAC or Codec

– Single 9.6 MHz Crystal with Built-in PLL

– 100-lead TQFP Space Saver Package

보시면 sam9703에 32메가비트(4메가) 음원롬 그리고 32x8 즉 256k의 램과 덱/코덱이 세트인데요. 금영에서 적출한 도터보드나 훈테크 미디어 7.1의 구성이 이렇게 되어 있습니다. 하지만 메뉴얼의 뒷부분을 보면 CleanWave32 라는 물건의 정보가 있는데요. 이 제품이 GMS973201이라는 4메가 음원롬과 32K x 8 RAM(256k 램)을 2개 장착하게 되어있습니다. 위에 태진에서 나온 물건을 보면 램이 2개이고 음원롬이 이름이 비슷한 TMS97033201 이지요. 아무래도 노래방기기이니 커스텀은 했지 않겠나 싶습니다만 베이스는 CleanWave32라는 물건이 아닐까 추측해봅니다.



개조한 제품은 아래 같은 사운드카드에 꽂아 쓸 수 있습니다.

마야5.1골드라는 제품으로 cmi8738을 쓴 카드인데 우측에 26핀이 이 도터보드를 연결할 수 있는

웨이브테이블(블라스터) 헤더 입니다. ISA사운드카드에도 자주 보이지요.

PCI카드로는 위의 마야와 테라텍 6fire(5.25인치베이포함된 풀버전)에 이 헤더가 보입니다.

둘다 윈도우10에서 구동이 가능하긴한데 테라텍쪽은 불안해서 윈도우7/10 64비트를 사용하신다면

마야5.1골드쪽을 쓰시는게 좋습니다.



마야5.1골드는 미디파일이나 미디를 쓰는 게임을 실행하기전 마야5.1골드의 미디를 지정해주면 됩니다. 단 미리 마야5.1골드의 aux를 활성화해주고 리부팅을 해주어야 이 도터보드의 소리가 들립니다.

아래부터는 테스트 영상입니다.

영상은 몇가지와 비교해가며 녹화했습니다.

금영과 비교군들의 제원

1. 금영의 도터보드 - sam9703 + GMS962300B

2. 훈테크 DSP24 미디어7.1 - sam9703 + GMS962300B

3. 훈테크 사운드트랙97 - sam9407+GSSBK320.94b(폰트파일)

*GSSBK320.94b는 GMS962300/GMS973201 과 나란히 롤랜드에게 고소미를 먹은 물건입니다....

*추가 -GMS973201는 고소미를 먹은 후 롤랜드에게 더이상 당하지(?) 않겠다고 하여 만든 물건인 모양입니다.

4. 테라텍 SOWT-24 2.0 = 옥소리 메프2 - sam9233+sam8905+UDM2316000 LDM2316000

5. 롤랜드 SC-55mk2

6. 롤랜드 SC-88pro

7. 그리고 태진미디어의 것으로 출력한 포트리스2블루의 곡 1개 - sam9703+TMS97033201

미디곡들은 포트리스2 블루 1곡, 둠 2곡, 어스토니시아 필드 1곡, 프린세스메이커2 여름테마 1곡 입니다



미리 결론을 말씀해드리면 도스/윈도우 미디게임용도로 매우 훌륭하다 입니다. 미디어7.1처럼 과하게 방방하는 느낌도 없고 메프2와 같이 일부 깨지는 소리의 게임도 없고(어스토니시아스토리 필드곡) 좀더 세련된 소리가 납니다.

그리고 GSSBK320.94b는 GMS962300과 동일한 베이스가 아닐까 생각됩니다. 코러스와 리버브를 만지만 소리가 거의 흡사해지거든요. 롤랜드것과 비교해도 저에게 좀 더 취향이 맞네요. 이 부분은 뭐라 표현이 불가능하겠습니다.

1. 포트리스2 블루

-금영의 도터보드





-훈테크 DSP24 미디어7.1

훈테크 사운드트랙 97 - GSSBK320.94b





-테라텍 SOWT-24 2.0





-롤랜드 SC-55mk2





-롤랜드 SC-88pro





-태진미디어





2.어스토니시아스토리 필드곡



-금영의 도터보드








-훈테크 DSP24 미디어7.1






-훈테크 사운드트랙 97 - GSSBK320.94b






-테라텍 SOWT-24 2.0






-롤랜드 SC-55mk2







-롤랜드 SC-88pro







3.프린세스메이커2 여름테마



-금영의 도터보드








-훈테크 DSP24 미디어7.1






-훈테크 사운드트랙 97 - GSSBK320.94b






-테라텍 SOWT-24 2.0






-롤랜드 SC-55mk2






-롤랜드 SC-88pro









4. 둠1 - 1

-금영의 도터보드





-훈테크 DSP24 미디어7.1






-훈테크 사운드트랙 97 - GSSBK320.94b






-테라텍 SOWT-24 2.0






-롤랜드 SC-55mk2






-롤랜드 SC-88pro







5.둠1 - 2



-금영의 도터보드





-훈테크 DSP24 미디어7.1






-훈테크 사운드트랙 97 - GSSBK320.94b






-테라텍 SOWT-24 2.0






-롤랜드 SC-55mk2






-롤랜드 SC-88pro







드림사의 것들은 롤랜드에게 고소미를 먹은 음원들 답게 비슷비슷합니다.

다만 훈테크 dsp24 미디어7.1은 과하게 코러스/리버브과 같은 이펙트를 먹은것 같습니다. 나름 이펙트를 조정한 것 같은데 비교해보면 방방뛰는 느낌이라 금영의 것이 적절하게 들리네요.

또 사운드트랙97에 올린 gssbk320.94b의 경우 GMS963200와 비교해보면 코러스/리버브같은 이펙트를 좀 제외한다고 생각한다면 베이스가 거의 흡사하다 생각되는데요. 왜냐하면 사운드트랙97에서 코러스와 리버브등 자체 이펙트를 조정해주면 금영과도 비슷하게 만들 수 있고 미디어7.1과도 비슷하게 만들수 있기 때문입니다. 별도 영상은 올리지 않았는데 예전에 사운드트랙97의 코러스/리버브를 만져서 롤랜드의 sc55와 비슷하게 만든 영상을 올린 적이 있습니다.

태진 것도 들어봐도 별로 차이가 없네요....

SC-55는 표절을 당한 표준기(?)답게 위의 드림사 음원들과 비슷하고 88은 소리가 틀리긴 하네요. 특히 둠1-1이 많이 틀립니다.
