NVME에 달라는 SSD는 달지 않고 sata odd와 pcie카드를 단 상황...

최근에 여러가지 장치를 구입하고 본체에 설치하면서 PCIE슬롯도 부족하고 SATA도 부족한 상황이 되었습니다.

​

한꺼번에 쓰고 싶어서 sata쪽은 usb컨버터를 알아보았고 PCIE도 듀얼슬롯으로 변환해주는 장치를 알아보았습니다.

​

하지만 전자는 호환성에 좀 의심이 되고 후자는 가격이 애매하더군요.

​

워낙 지른것도 많아서 돈은 없으니 싸게 해결하고는 싶고...

​

그래서 곰곰히 생각을 해보았습니다.

​

빈슬롯이 있기는 하더군요. m.2 ... nvme 인데 보통 ssd를 많이 달아 씁니다만 젠더/컨버터를 이용하면 pcie카드를 달 수도 있고 sata도 달 수 있더군요.

​

제가 사용하는 메인보드는 바이오스타의 x570gt8인데 m.2가 3개 달려 있고, 특정 sata포트를 사용할 경우 3개중 1개는 sata모드로만 작동하는 제품입니다. 나머지 2개는 sata포트의 사용유무와 관련없이 nvme모드로 작동

​

일단 sata odd를 두개 달아야 했습니다. CD~BD의 1:1복사 플레이를 위한 것인데요.

​

아시다시피 m.2도 타입이 좀 있습니다.

​

아래처럼 말이지요. 제가 가진 메인보드는 M키만 지원해서 아래 타입중 M키나 B/M키 겸용을 구입해야 했습니다.

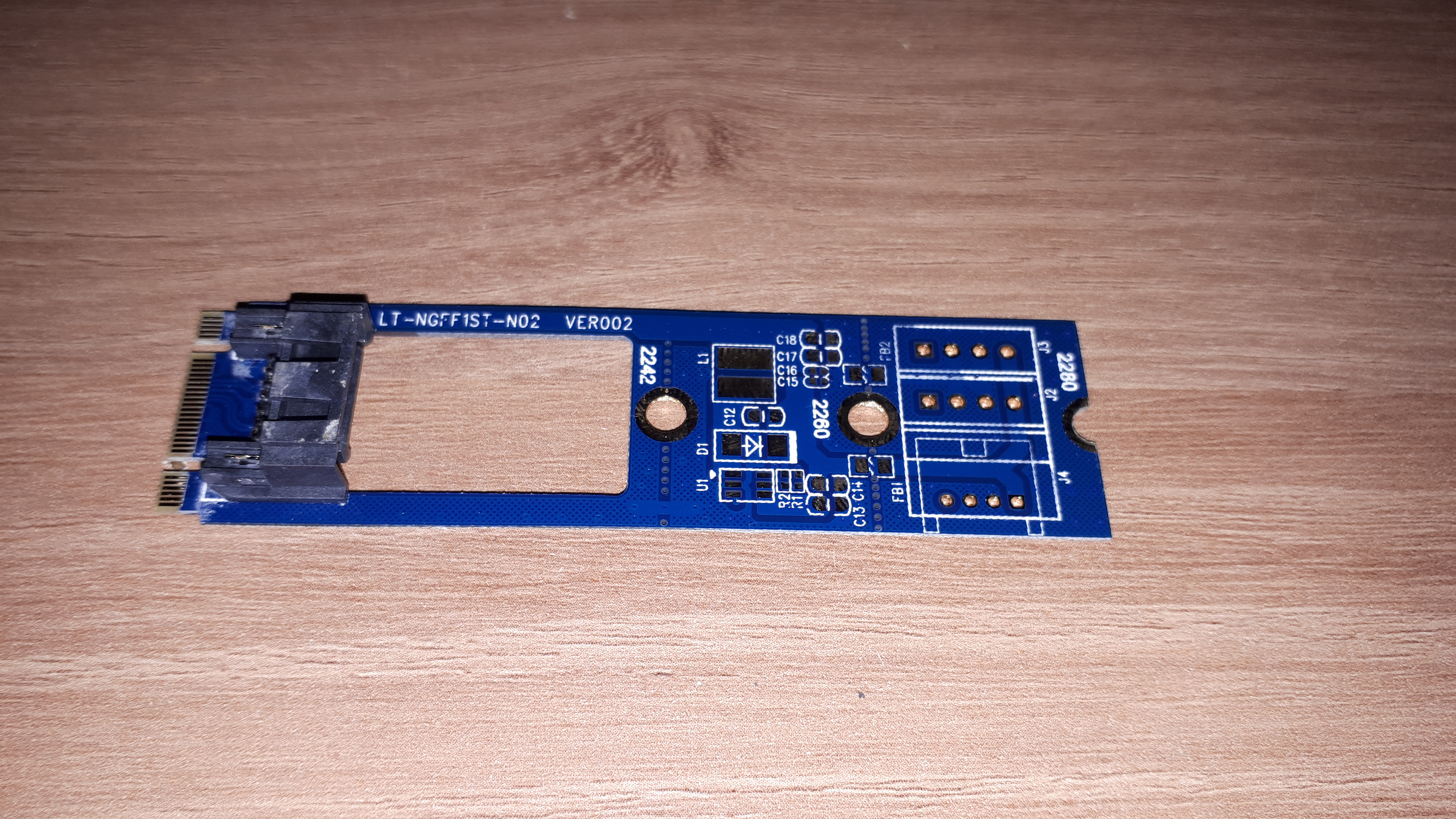

찾아보니 있더군요. B키보다 조금 비싸긴 한데 그래봐야 5000원 이하... 2개구입했습니다.



보시면 길이별로 잘라 쓸 수가 있습니다.



현재 sata포트를 다 쓰기 때문에 3번 m.2슬롯이 sata모드로 작동하기 때문에 하나 달아주고 1번과 2번 중 2번에 연결해주었습니다. 2번의 경우 대역폭이 아깝습니다만 어쩔 수 없지요.

*물론 sata 2슬롯짜리 제품도 있긴합니다 다만.. 이번의 경우 저렴함이 우선이라...

​

연결사진은 찍지 못하였는데 둘다 잘 작동하였습니다. 각기 파이오니아와 LG의 ODD를 달았습니다. 이상없이 잘 작동

​

​

그리고 PCIE카드인 USB 3.2 GEN2 카드(pcie 4배속)를 달기 위해 아래 제품을 구입했습니다.(usb 버전은 매번 헷갈립니다...)

​

NVME m.2 슬롯(M키) 를 4배속의 PCIE로 변경해주는 물건입니다. 2배속도 있는데 하필 카드가 4배속이라 조금 더 주고 구입했습니다. 나사와 드라이버 전원케이블도 포함되어 있습니다.



아래처럼 구성



시피유 및 VGA카드위에 있는 1번 m.2슬롯에 설치하고 PCIE4배속 연장 케이블을 연결했습니다. 젠더/컨버터보다 이 4배속 짜리 연장케이블이 더 비싸더군요....

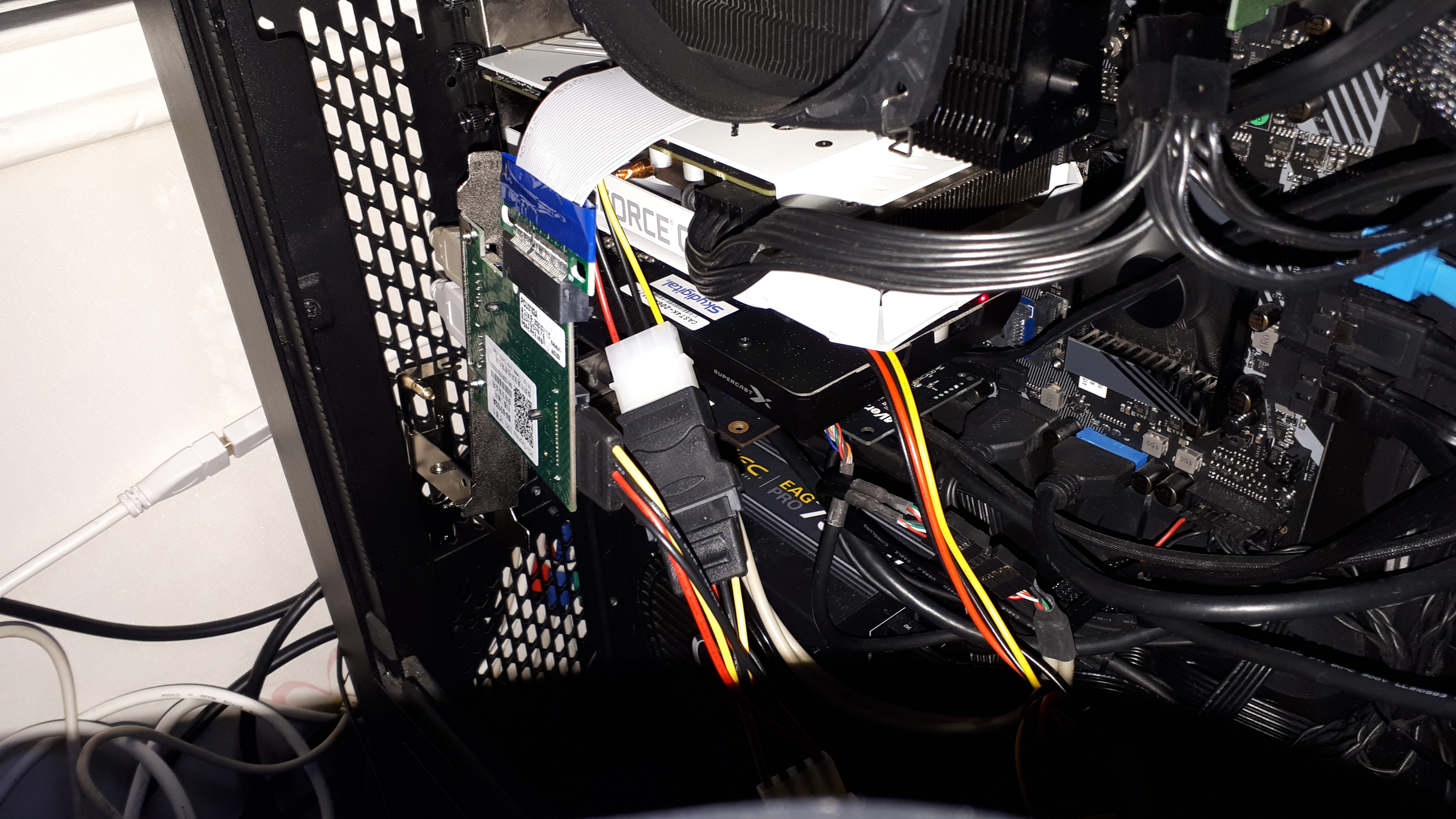

아래 처럼 USB카드를 연결해주었습니다. 카드는 케이스의 타공쪽에 브라켓을 어찌 연결해서 고정시켰습니다.

*이런 제품도 역시 2슬롯 짜리 제품도 있더군요. 하지만 역시 가격상의 문제로...

카드에는 스카이디지털의 캡쳐카드와 OPL2 사운드카드를 달아주었습니다.

잘 작동합니다.

​

​

조금 아쉬운 점은 이런식으로 죄다 슬롯을 채워버리면 PCIE레인수의 제한에 따라 VGA카드쪽의 대역폭이 8x가 됩니다.

​

다행히 이 메인보드와 시피유조합은 PCIE 4.0을 지원하는 터라 8x로도 지금 쓰는 1660ti나 요새 나오는 3000번대까지는 어떻게 감당이 될 것 같은데 그 이후에는 모르겠군요.

이런걸 해결하려면 레인수가 넉넉한 인텔이나 AMD의 HEDT급 시스템을 마련하던가 서버급까지 가야합니다. 가격이....

​

여튼 저와 같이 뭔가 주렁주렁 달아 쓰시는 분은 참고를~

​

글 읽어주셔서 감사합니다.
