최근에 날려먹은 브라운관 티비 4대

최근에 날려 먹은 브라운관 티비 4대에 대한 썰 입니다.



사는 곳의 홍당무마켓... 4~6월에 걸쳐 눈에 번쩍 들어오는 브라운관 티비들이 있었습니다.



생각보다 이런류 좋아하시는 분들께서 신경을 쓰지 않아 쉽게 구했는데요...



아래 제품들입니다.

22인치 삼성 CT-22B4

21인치 골드스타 CNR-2166
29인치 엘지 CN-29K3A
29인치 아남 ck-29f5h



나눔과 저렴한 가격으로 모두 배춧잎 2장으로 모두 구해서 열심히 테스트를 했습니다.



그리고 개조할건 하고 모두 버리게 되었습니다. 끝.





아래는 가장 먼저 구한 삼성 CT-22B4 필립스 TDA8377를 사용한 티비로 RGB개조가 용이합니다.

예전에 같은 티비개조 글을 쓴 적이 있는데요.

역시 개조에 성공하고 잘 쓰고 있는데...

티비를 올려둔 책상이 접이식인데요... 네 접혔습니다. 티비는 그대로 골로 갔습니다.



두번째 티비 골드스타 CNR-2166

티비가 켜지기는 하는데 밝기와 대비가 갔습니다....

수명이 다된 것으로 개조고 뭐고 확인 안하고 걍 폐기처분

*비디오 입력이 컴퍼지트 1개에 음성은 스테레오 입력입니다. 참고하세요.





세번째 티비 CN-29K3A

산요칩일거라고 스스로 세뇌하면서 갔지만 마이크로나스칩의 모델...

하지만 티비 상단의 아날로그 to 디지털방송 컨버터가 따라 오는데다 나눔이라 그대로 가져왔습니다.

같은 제품을 개조한 적이 이어 쉽게 개조는 했는데... 욕심을 부리면서 RGB앰프를 달다가 쇼트가 났습니다.... 폐기

딸려온 컨버터는 참 마음에 드는 모델입니다.

DTX9950KL 이라는 모델명인데요. 보통 컴포지트 신호로 디지털HD방송을 바꿔주는데

이 제품은 그 기능을 포함 날로그안테나 신호로도 바꾸어 줍니다.

옛날 브라운관 티비의 RF단자를 쓸 수 있지요.

*컴포넌트용 3색 케이블이 보입니다면 컨버터는 이걸 지원하지는 않습니다.

 이 티비는 따라온 컨버터만 살아 남았네요.



네번째 티비... 정말 아까운..

아남 띠뮤 완평티비...  아남 ck-29f5h

전체 사진을 모르고 안찍었습니다.

아남 29인치는 볼록이 29인치 형을 RGB개조 했었는데

이 티비도 칩이 모델명은 다릅니다만 구형 필립스칩으로( TDA8843) 해당 볼록이 형과 개조방법이 거의 비슷합니다.



일단 개조를 했는데 아래 사진처럼 선형도가 좌우로 엉망입니다. 끝으로 갈수록 크기가 달라집니다.



이 문제는 FBT 근처의 C503 마일러 콘덴서의 용량을 살짝 증가시켜주면 해결이 됩니다.

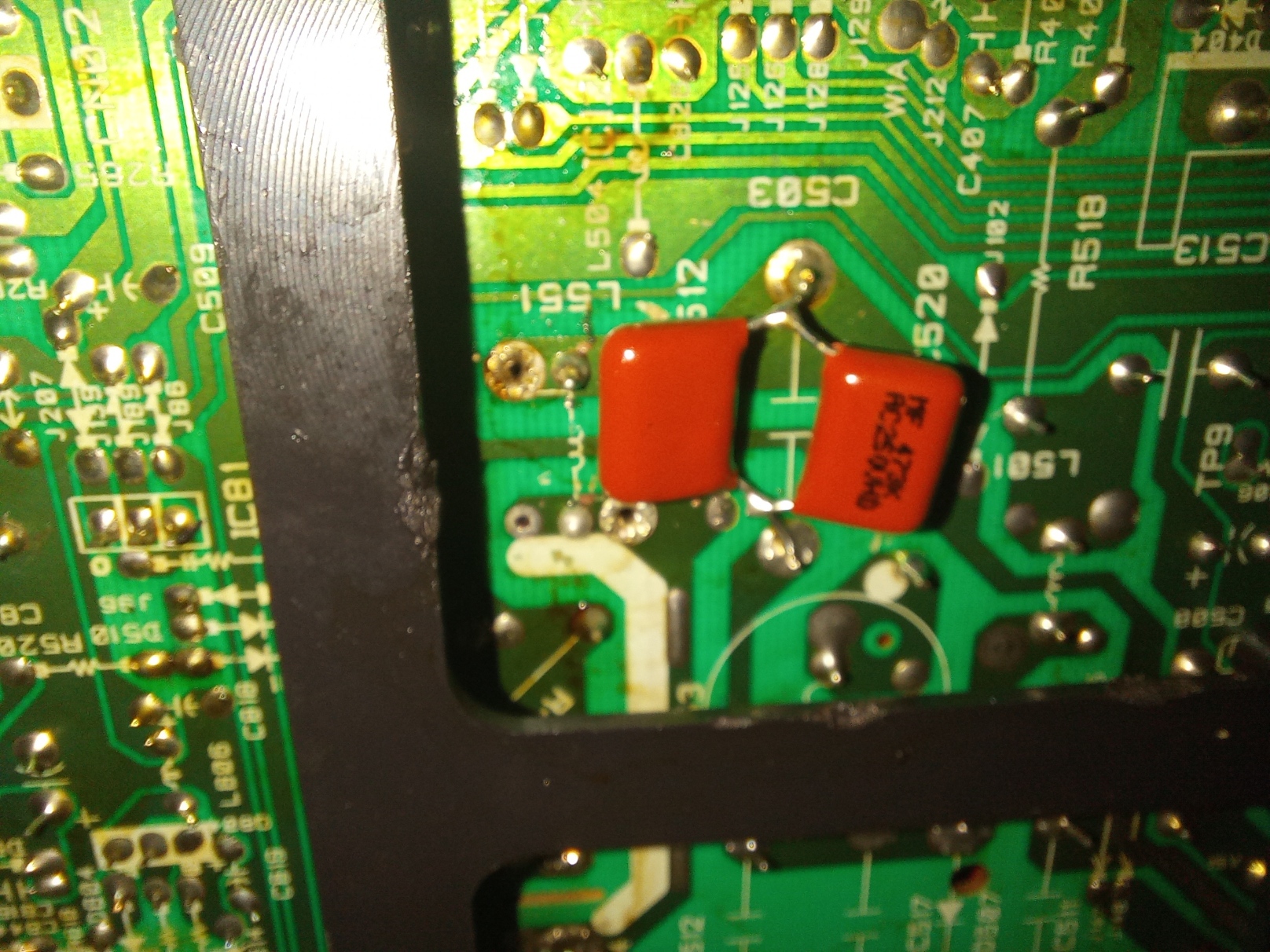

C503 뒤쪽에 473K 용량의 콘덴서를 2개 달아주면 선형도가 정상이됩니다.(ck-29f5h  첫사진)

이렇게 선형도와 관련된 부분의 콘덴서를 맞춰주면 됩니다만 화면 좌우 크기가 줄어들게 됩니다.

(콘덴서용량이 들면 좌우크기가 줄고, 용량이 줄어들면 좌우크기가 증가)

정상적인 ck-29f5h  첫사진을 보시면 좌우가 비어 있는데 공장설정에서 늘리면 되어서 문제는 없습니다만

좌우크기 늘리기 설정이 없는 경우 C503옆의 원기둥 소자(코일) 위에 자석을 올리면 됩니다.



하지만.... 노이즈가 너무 심하더군요. 노화가 원인으로 보이는데 관련된 소자나 케이블을 갈아보았지만...

RGB입력이라도 아날로그 특성상 노이즈가 나타날 수는 있는데 너무 심합니다.

아무리 해도 해결이 안되어서 폐기.........

노이즈 외에는 밝기/대비도 좋고 아남치고는 컨버전스나 핀쿠션도 나름 괜찮은데 하... 정말 아깝더군요.





방학시즌이 되면서는 더 살펴봤어야 했나 하는 후회와 함께 4대나 날려먹은 썰이었습니다.



글 읽어주셔서 감사합니다.
