롤랜드 MPU-IPC-T 수리기

롤랜드 MPU-IPC-T 1990년 출시 36년된 물건.

피시용 미디인터페이스로는 MPU-401을 이은 원조격 라인업

8비트 ISA 카드이고 인텔리전트 모드를 지원하기 때문에 레트로 게임용으로는 꽤 각광(?)받는 카드입니다.

*인텔리전트 모드 - 당시 느린 컴퓨터로는 미디 데이터 처리의 여력이 없기에 카드의 자체 프로세서와 메모리를 이용해 처리하는 개념. 게임 중 인텔리전트모드가 반드시 필요한 것이 존재함.



다만 요즘은 이런 인텔리전트모드의 미디카드를 대체할 수단이 소프트웨어든 하드웨어든 나온 것이 있어서 반드시 필요하다 수준은 아니게 되었습니다.

*softmpu 같은 소프트웨어, hardmpu, picogus, pcmidi 와 같은 하드웨어적인 대체품에 아에 사운드카드에 실장해 내놓는 경우도 있음.



그럼에도 아직도 비싼값이 팔리는 이유는 사실상 표준기라는 롤랜드칩의 위상정도?에 혹시 모를 호환성문제에서 자유롭다는 정도겠습니다.

보통 이베이에서는 ISA카드는 없이 외부 유닛만 비싸게 나와 있는데 보면 한숨만... 안에 있는건 왜 버린건지...



여하튼 MPU-IPC-T 를 어떻게 잘 가지고 있으면서 잘 써먹고 있는데 어처구니 없는 실수로 고장이 났습니다.

브라켓을 제거하고 테스트하다가 슬롯에 뒤집어 끼우는 바람에 탄내와 함께 사망...



그래서 당시에는 일단 전원부 관련 소자를 교체했는데도 돌아오지 않아서 놔뒀다가 최근에는 TTL 칩을 구입해 교체하고자 카드를 꺼냈습니다.

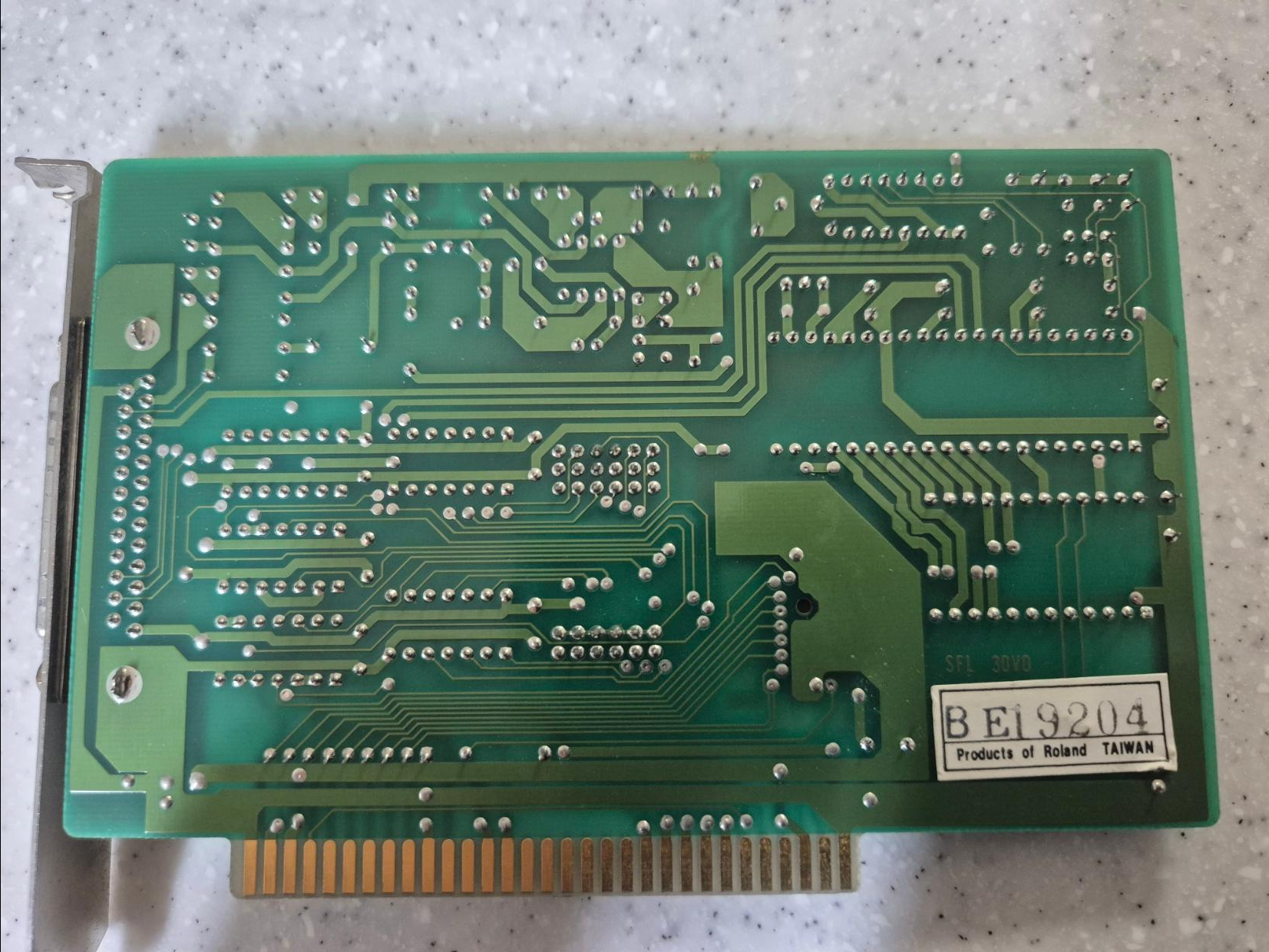

아래는 칩 들어내기 전

*교체 대상은 점퍼 우측의 다섯개의 길쭉한 칩

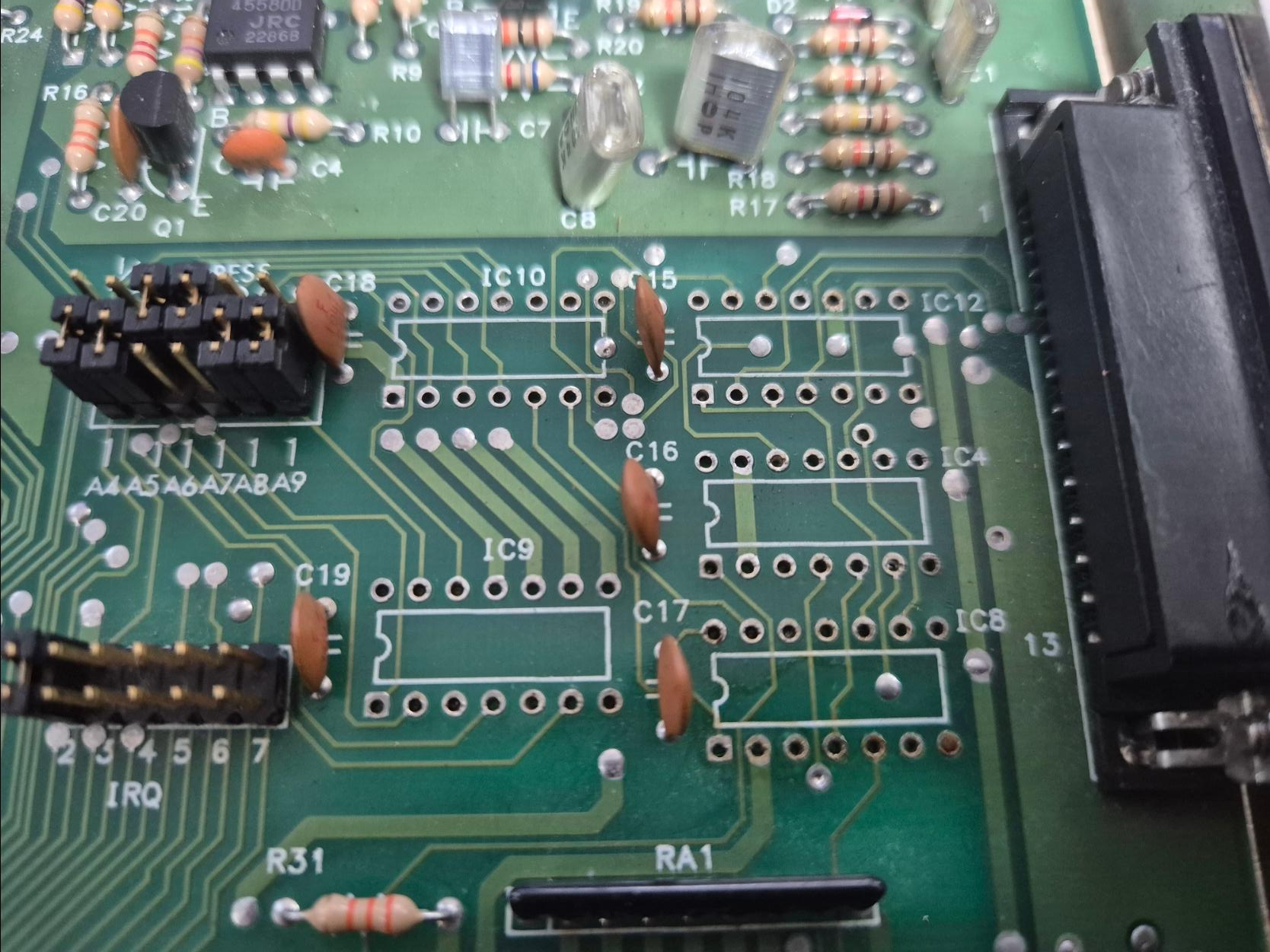

하필 열풍기가 고장나서 인두기와 이쑤시개를 이용해 겨우 제거.



74LS30p 1개  74LS04p 2개  74LS02p 1개  74LS08p 1개

교체는 반드시 앞에 HD가 달린 제품을 구할 필욘 없고 호환품을 구해도 됩니다.



교체후 테스트 해보니 다행히 미디인/이웃 및 UART/인텔리전트 모드 까지 정상.

요새는 큰 의미가 없다고 해도 일단 고치고 보니 마음이 놓입니다.



글 읽어주셔서 감사합니다.
