주연테크 V27FX 모니터 구입 및 15khz입력 테스트

모님께서 최근에 발견해주신 모니터를 보고 안그래도 서브 모니터가 갈랑말랑 하기에 이걸로 구해 테스트해보았습니다.



모델은 주연테크 V27FX



본래는 다른 모델을 보고 있었는데 이 모니터가 15khz와 24khz, 31kh를 지원하는 어딘가 실수같은 기능을 지니고 있다기에 가장 큰 인치형으로 구입



결론적으로는 잘됩니다.



아래는 외양





디자인은 크게 신경안쓰지만 한가지 불만은  요새 나오는 모니터스탠드들은 왜 새발같이 생긴지 모르겠네요. 아래 물건 놓기가 개인적으로 불편해서  나중에 바꿔버릴 생각입니다.(베사홀 지원)



그리고 인풋렉 테스트





최근에 구입한 Mister FPGA용 디스플레이 레이턴시(인풋렉) 테스트 보조기기가 있어서 한번 해보았습니다.

Laggy 라는 물건으로 국내에 파는 곳이 있으니 관심있는 분은 참고. 아래는 소스 사이트





https://github.com/MiSTer-devel/MiSTerLaggy_MiSTer



모니터의 상중하단에 Laggy를 대고 탐지결과를 보면 됩니다.

셋의 결과값이 다른데 해외결과를 검색해보니

모니터는 화면이 위애서 아래로 이미지가 그려지므로 상단이 가장 빠르고 하단을 갈수록 느려진다고 합니다.

결과는 상단 값을 보라고 하는 사람도 있고 중이나 하단을 보라는 사람도 있습니다만

모니터가 입력을 받아서 쏴주는 입력지연이라는 값만 따진다면 상단

화면출력 직후 이미지가 모두 그려지는 시간(프레임이 모두 완성되는 순간)의 지연까지 포함하면 하단

중단쪽은 가장 많이 보는 영역이니까 중단 이런식의 주장인데



일단 입력지연이라는 개념을 타이트하게 잡으면 상단일테고 넓은 개념으로 잡으면 하단이 되는데요.

그리고 중단 하단이라고 해도 주사율에 따라 상단 값이 나오면 중단과 하단은 고정적으로 나오게 됩니다.

이론적으로는 60hz는 상단이 0이면 중단이 8.3 하단이 16.6(16.66666...)이 나오게 되는데 아래 CRT테스트값은 그 근사치라고 보시면 됩니다. 여기서 고주사율은 더 짧아지게 되는데 고주사율일수록 인풋렉에 적게 나오는다는 근거가 이게 아닌가 싶습니다.



*제가 테스트한 CRT모니터의 경우에는 상중하가 각기 0ms 7ms 14ms가 나오는데 측정 위치를 젤 상단 픽셀 , 딱 중간 픽셀, 제일 하단픽셀로 잡기가 어려워서 이렇습니다. 60hz 주사율의 CRT라면 이론적으로는 0 / 8.3 / 16.6 이게 나와야 합니다.

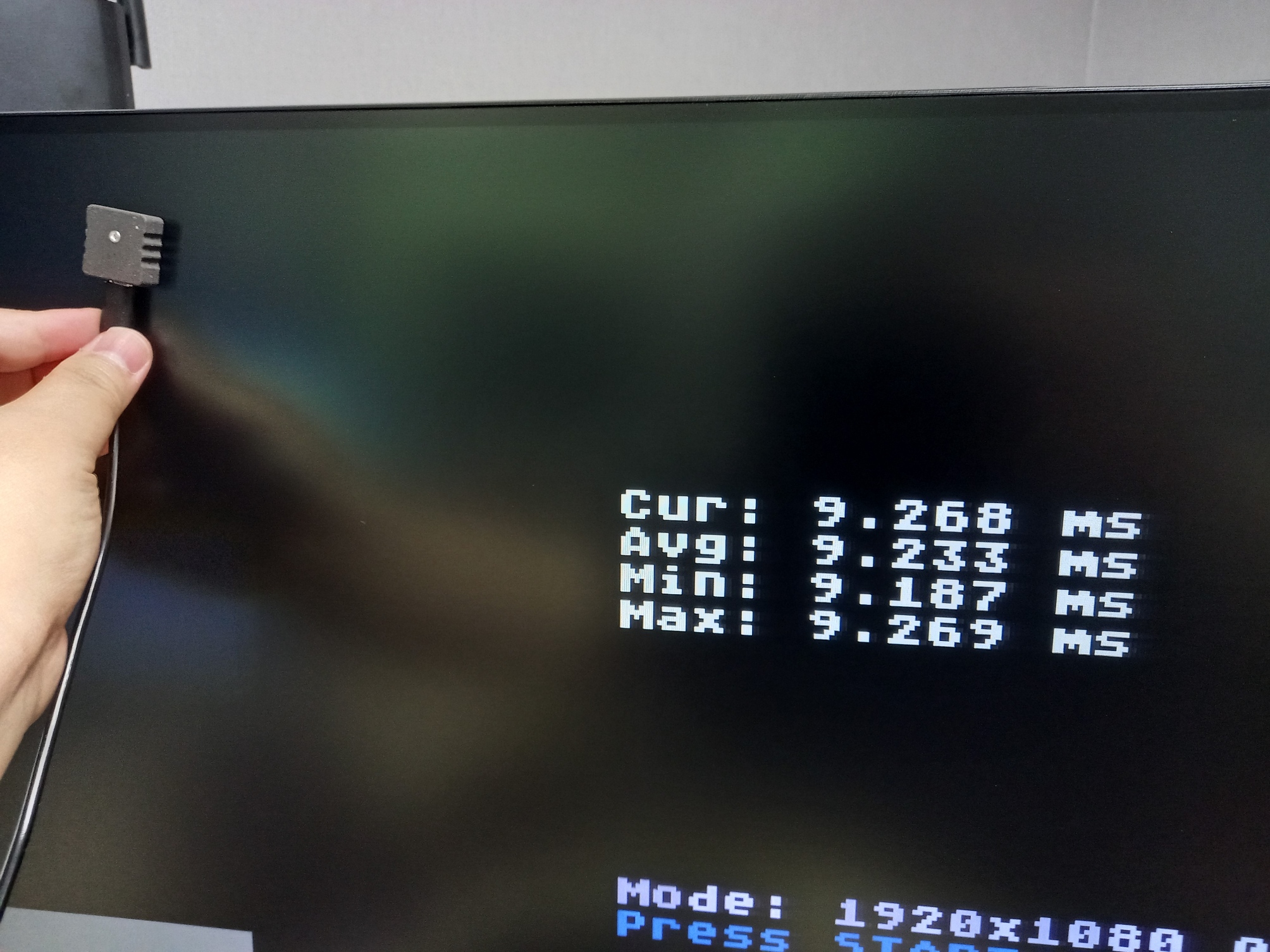

이 모니터의 경우 상단이 9ms, 중단이 15ms, 하단이 22ms 으로 괜찮은 수준입니다.



16.7ms가 1프레임지연으로 이 모니터는 상단값 기준으로 1프레임 미만의 지연을 갖고 있습니다. 참고하시기바랍니다.





아래는 제목그대로 15khz 테스트 (240p, 480i)



Mister FPGA 와 플스2로 테스트했습니다.





참고로 SCART나 RGB21과 같이 수직/수평 싱크가 혼합된 RGBs 형식을 받지 못합니다. 이 모니터에 이걸 입력시키기 위해서는 RGBs를 RGBHV와 같이 싱크가 분리된 형태로 변환해주어야 합니다.





수정 - 더 테스트를 해보니 RGBs 신호를 받아냅니다. 아래 싱크신호 분리는 무시해주셔도 되겠습니다.

단 일반적인 콘솔기의 SCART 신호는 신호가 복합비디오신호로 나가는데 이신호로 나갈 경우 싱크를 제대로 받지 못합니다. 순수한 싱크신호가 아닌 SCART(플스1이나 2, 구엑박 등)의 복합비디오 신호가 싱크로 나갈 경우 아래 싱크분리기와 같은 칩을 이용해 싱크를 클린하게 만들어주어야 합니다.(싱크 클리너)



추가- RGBs(C싱크 = 복합/합성싱크)와 RGsB(RGB Sync on Green = 싱크온그린)도 작동합니다. RGsB를 보통 플스2에서 사용되는 데 일반적이진 않고 플스2의 프로그레시브모드 변환시 싱크가 그린쪽 신호에 붙게 됩니다.(컴포넌트도 녹색단자에 싱크가 포함됩니다.)







Mister FPGA는 RGBs와 RGBHV를 설정에 따라 둘다 출력이 가능하지만 플스2는 그게 RGBs만 출력시키기 때문에



분리를 해줘야 하고, 이걸 위해서 LM1881이나 EL1883 등의 칩을 많이 이용하니 참고



저는 아래와 같은 제품을 사용했습니다.







그리고  Mister은 설정을 하면 코어(각 콘솔이나 컴퓨터)의 비디오모드(타이밍, 해상도 등) hdmi로도 패스스루할 수가 있습니다. Mister FPGA  sd카드 루트에 있는 MiSTer.ini의 값을 direct_video=1로 변경해주면 가능.



그래서 HDMI로 테스트해보니 반만 받아내더군요.

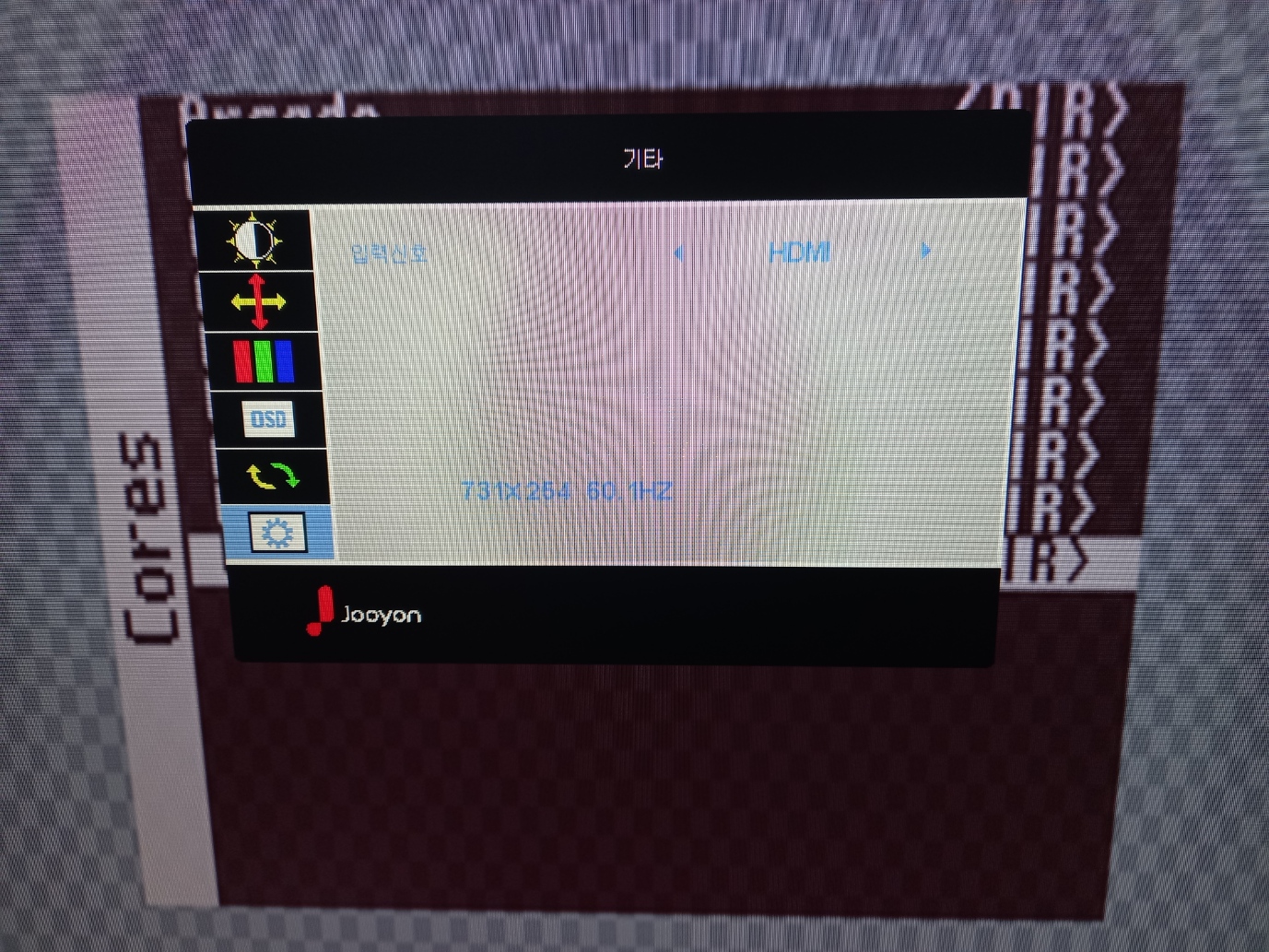

Mister FPGA 의 첫화면인데 아래 입력해상도를 보면 240p를 받아냈음을 알수 있습니다.

하지만 여기서 콘솔이나 컴퓨터 코어들 선택해주면 입력이 되지 않습니다....

480i도 해보았는데 역시 실패

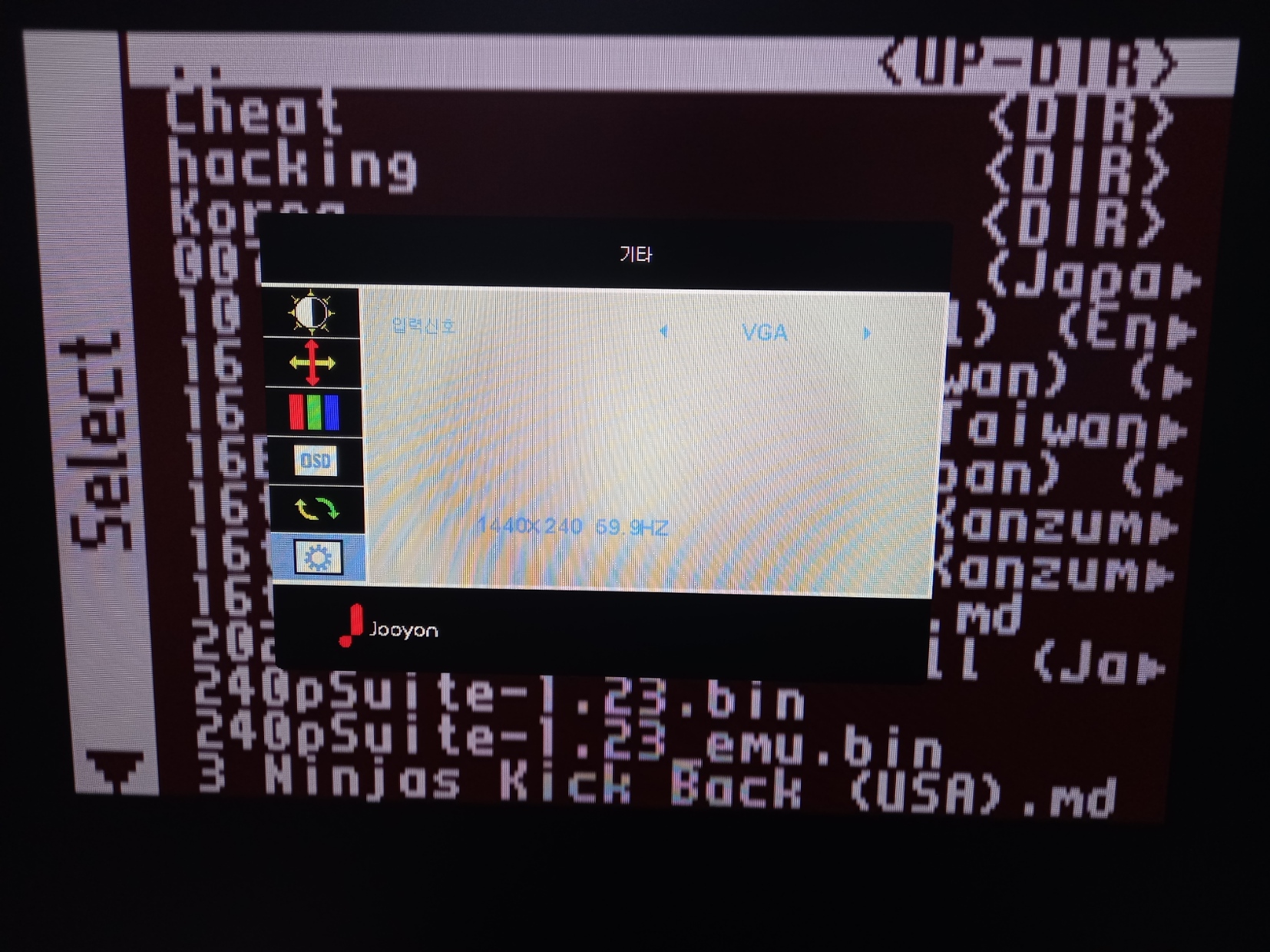

VGA입력(RGB 입력)은 아래 해상도로 받으면서 정상적으로 잘 됩니다.

메가드라이브, 슈퍼패미컴, 패미컴, 플스1, 세턴 코어 등의 테스트 결과 슈패에서 수정이 필요한 것 빼고는 정상적으로 잘 되었습니다.





Mister FPGA 슈퍼페미컴 코어의 경우 그대로 입력시킬 경우 싱크가 불안한지 화면이 흔들리는데 일단 pal로 설정을 바꾸면 된다고 하지만 아무래도 ntsc를 그대로 쓰고 싶으므로 Mister FPGA 에서 슈퍼패미컴의 타이밍을 고쳐주면 가능합니다.



MiSTer.ini 를 열고 맨 마지막 빈곳에

[SNES]
vga_scaler=1
video_mode=512,32,48,64,224,13,3,23,10330

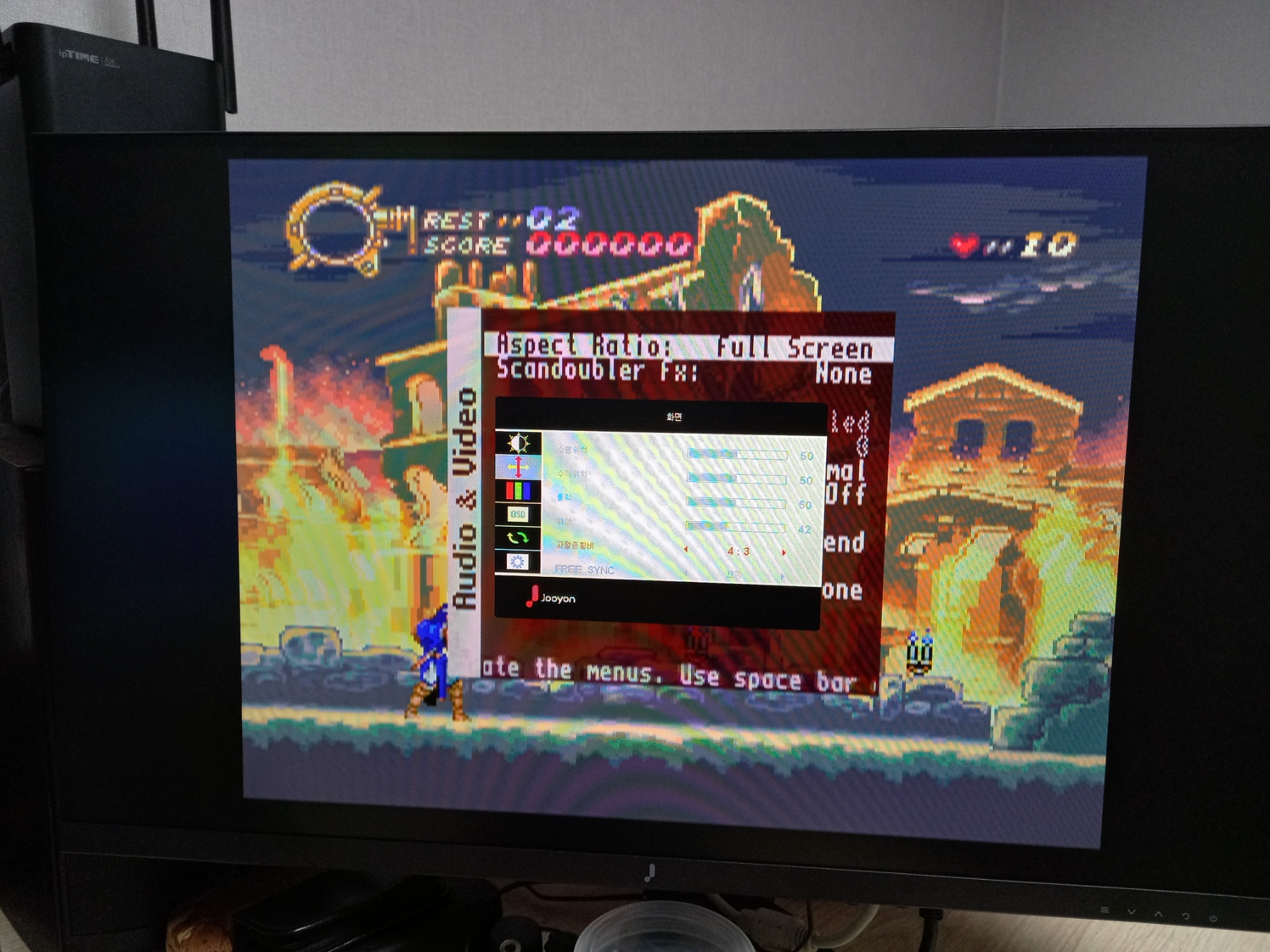

이렇게 해두고 실행하면 흔들림 없이 실행됩니다.

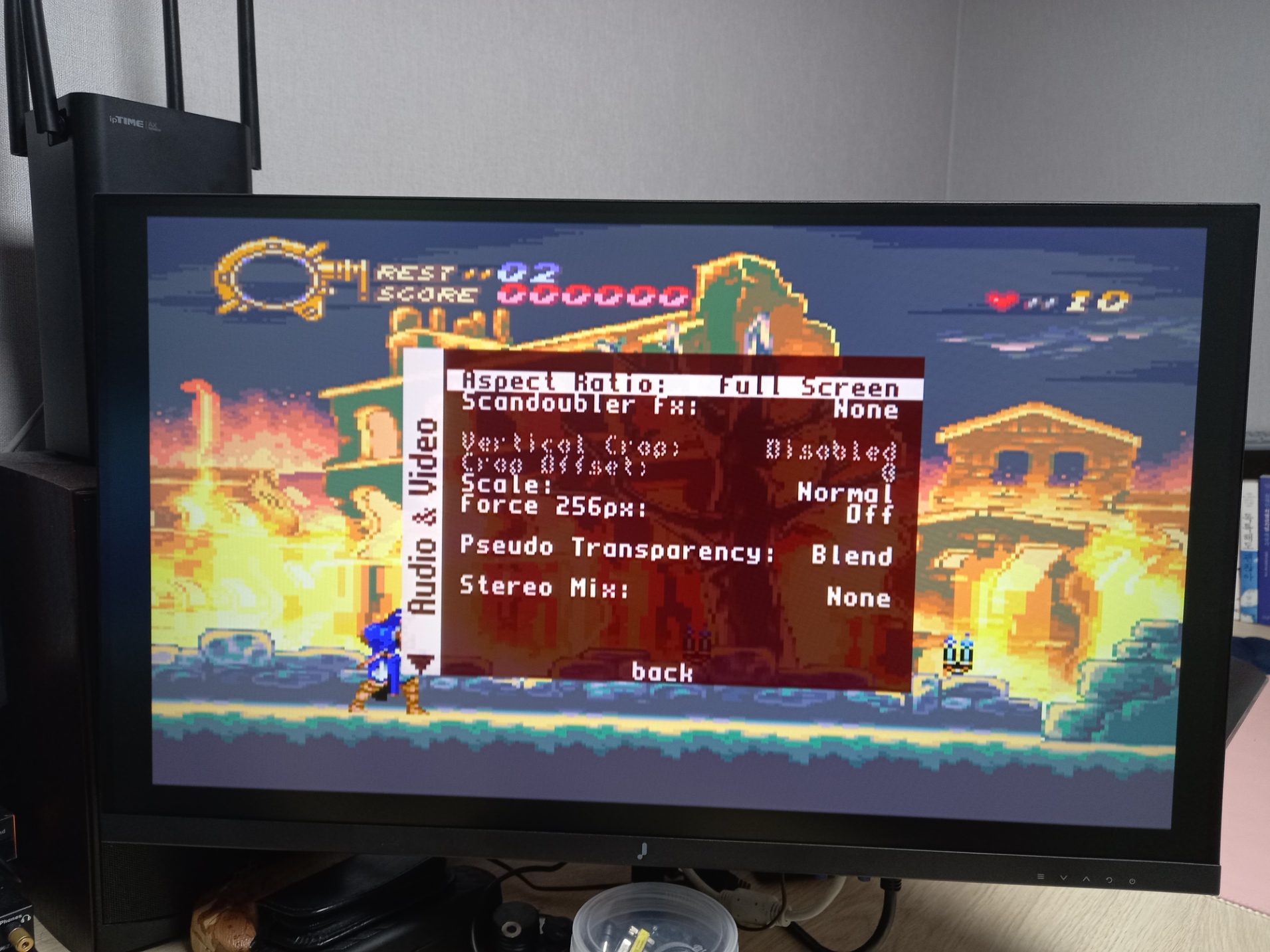

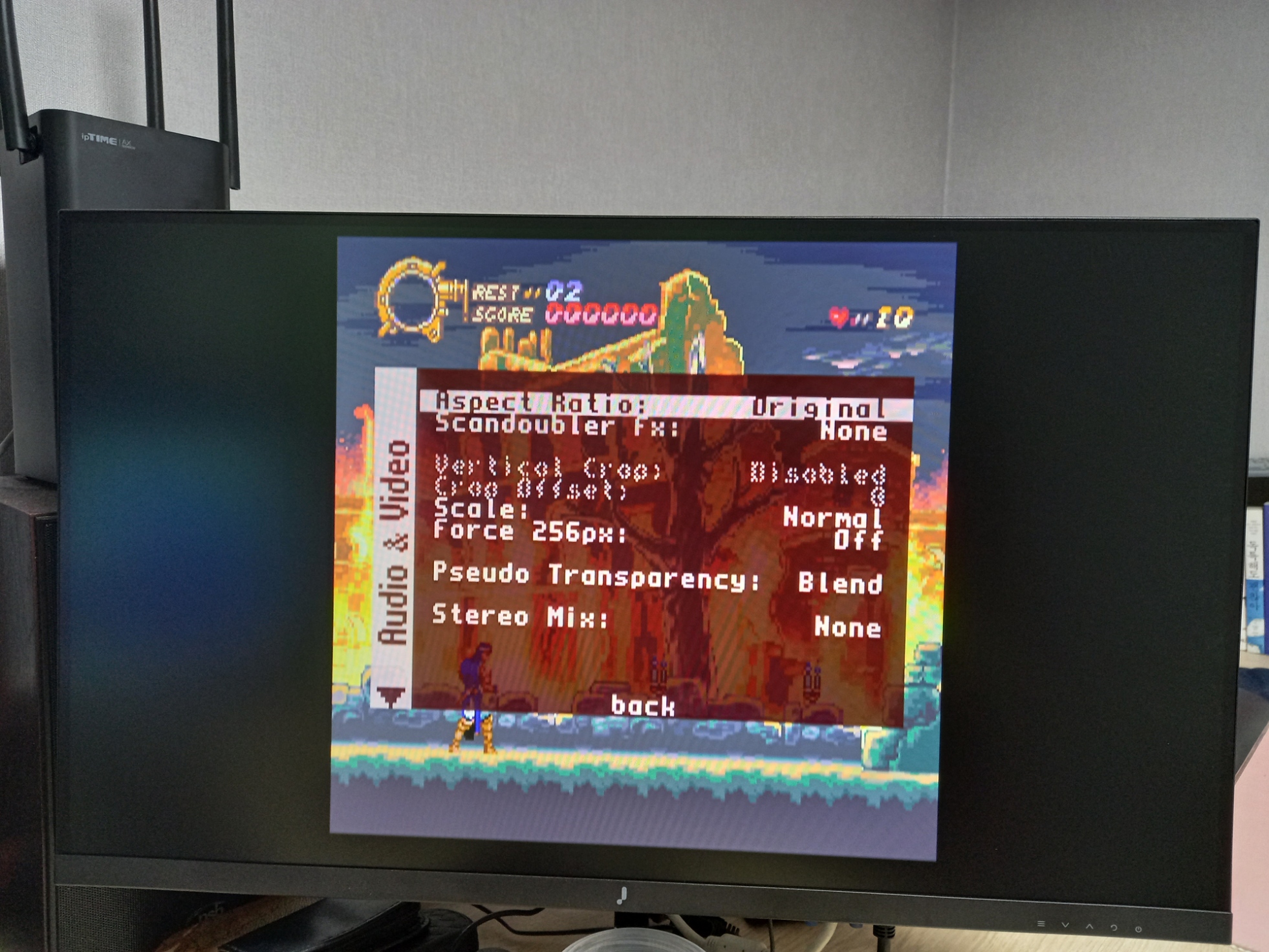

단 게임실행시 화면이 좌우로 좁은데 풀스크린 설정으로 바꿔주면 됩니다.

너무 넓다 싶으면 모니터의 메뉴를 불러서 고정종횡비를 4:3으로 변경하면 적당해 집니다.

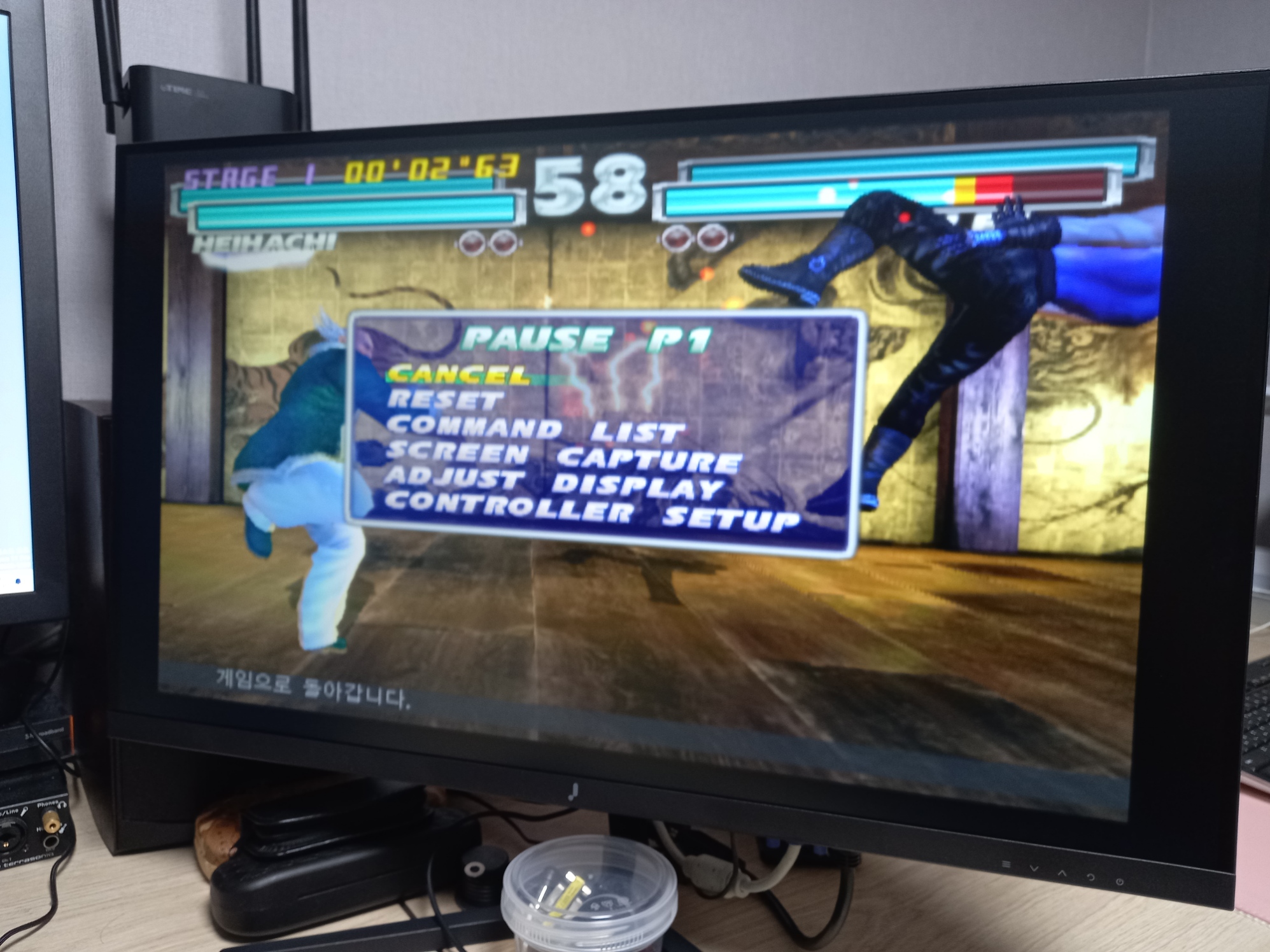

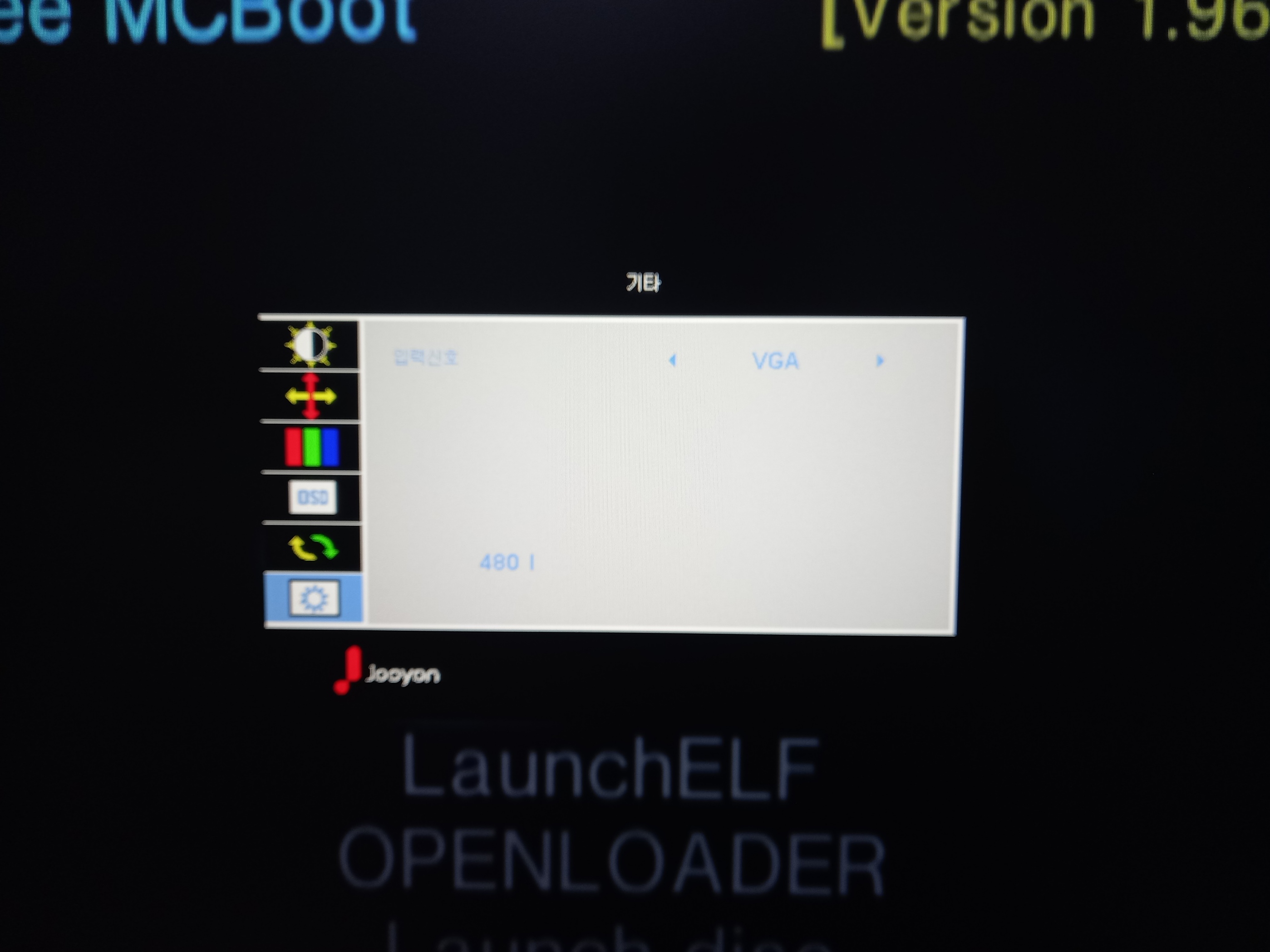

아래는 플스2의 scart의 싱크를 분리해 입력시킨 상태 480i로 잡힙니다.



다만 이 모니터는 자체 업스케일링 기능이 없는건지 480i 인터레이스의 떨림이 그대로 나오더군요. 심한건 아닌고 브라운관에서 보는 수준이긴 한데 참고하시기 바랍니다 .

혹시 업스케일링 기능이 있다고 한다면 인터레이스를 BOB방식을 쓴다는 건데 떨림정도나 화면이 이걸 쓴건 아닌 느낌이

었습니다.

거기에 240p들의 입력이 걍 생으로 입력되는 느낌이라  LCD에서 화소와 딱 맞춘 해상도가 아닌 너무 저해상도를 받으면 나오는 화질저하가 느껴집니다. 흐릿해보인다던지 뭔가 막이 하나 있는 것 같더라던지 그런건데  예전에 쓰던 삼성 LCD 모니터(SCART입력 가능)이 이랬는데 그래서 딱히 업스케일링 기능은 없는게 아닌가 싶습니다.



참고로 Mister FPGA에서 240테스트 슈트에서도 480i를 테스트할 수 있는데 이 옵션을 켤 경우 이것은 입력이 되지 않았습니다.





아래는 괴이한 해상도를 한번 테스트

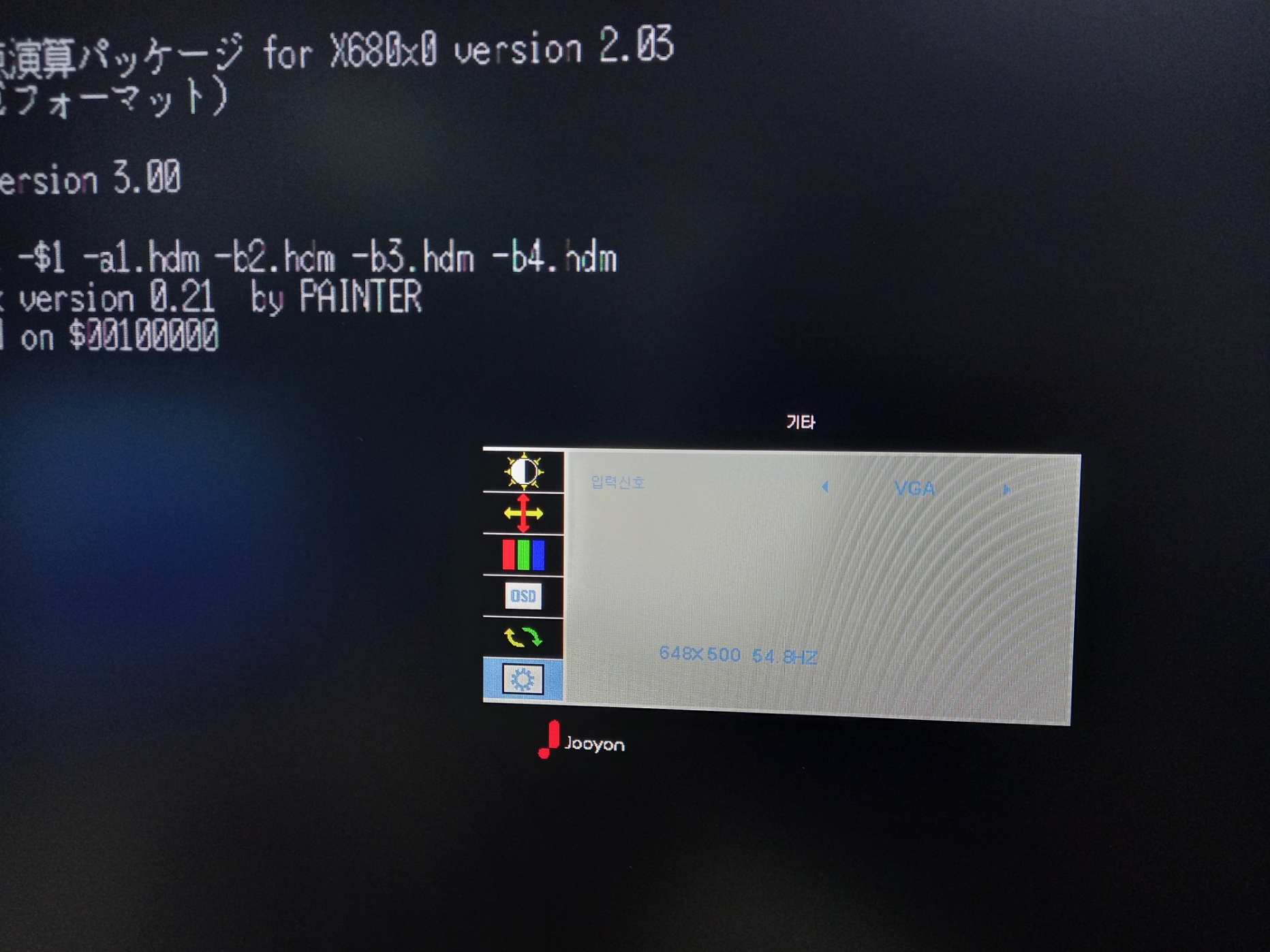

648x500 54.8hz 인데 이걸 받아내는군요.



24khz 출력기기는 삼국지5 하려고산 pc9801을 고장난 채 방치하고 있어서 테스트불가...

이건 모님께서 pc9801로 테스트를 해주신 상태이므로 24khz도 문제는 없을 것으로 보입니다.



그리고 이 모니터는 제가 잘못한건지 모르겠는데 한참 설정을 하다보면 색감이 가버려서 색이 뒤틀린다고 해야하는 그런 경우가 있더군요.

이럴때는 메뉴에서 초기화해주시면되고

HDR기능은 없지만 메뉴에서 가상 HDR기능같은게 있습니다.(시뮬레이션 모드라고 하네요.) 사용시 색이 진해지고 좋은데 어떤 경우에는 색이 왜곡되어서 범용으로 쓰지는 마시고 상황에 따라 쓰면 될것 같습니다. (켠다고 해서 그래픽카드나 게임기의 HDR이 켜지거나 그런기능은 아닙니다.)

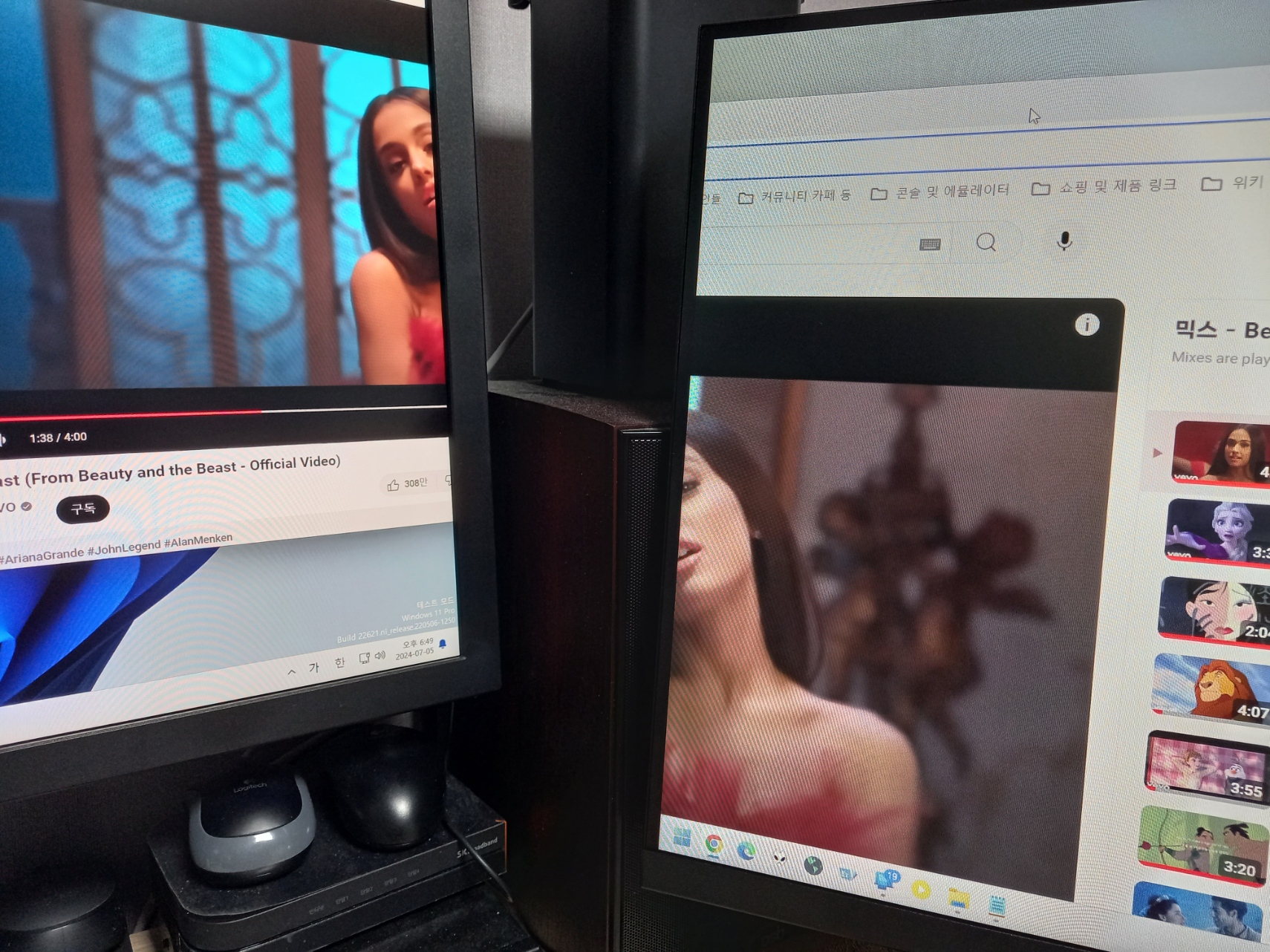

그리고 다른 분 사용기를 보니 좀 뿌옇다고 하던데 극단적으로 비교하면 아래 같습니다.

우측 이 V27fx

좌측은 델의 UP3017



델쪽이 설정이 진한게 아닌가 할 수 있는데 걍 기본설정상태고 이걸보다가 V27fx를 보면 뿌옇게 보이긴 합니다.  개인적으로는 뿌옇다보다는 상대적으로 물빠진 색정도로 보입니다.



단 V27fx를 계속 보고 있다가 델을 보면 또 너무 진해보고 다른 모니터인 델 P1972와 비교해도 비슷한 결과가 나옵니다. 이런건 기본셋팅차이라고 볼 수도 있겠는데 메뉴조절로는 어떻게 맞추기는 어렵더군요.

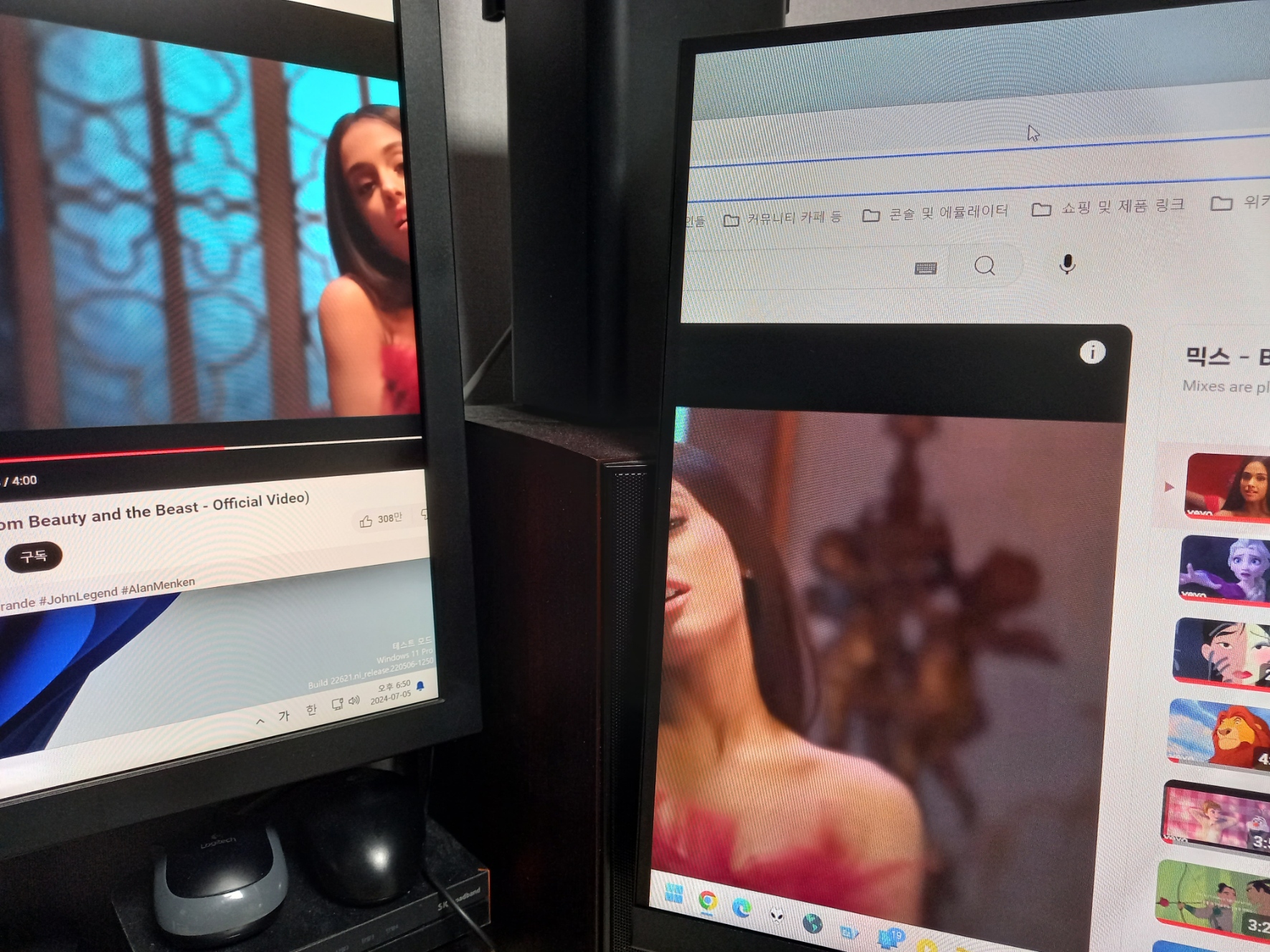

그리고 그 옆의 사진은 V27fx에서 HDR 시뮬기능을 켠 것인데 그래도 비슷하게 따라갑니다.

* V27fx의 HDR을 끈 상태에서는 비슷하게 만들려니 저로서는 포기



둘 가격차가 10배는 넘게 차이가 나기 때문에 이런 비교는 좀 그렇습니다만 뿌옇다고 하기에 극단적인 비교를 해본 것이고 그냥 쓸때는 밝기가 준수해서 딱히 문제는 없더군요. 뿌옇다 싶으면 메뉴의 블랙균형을 줄여보시기 바랍니다.







글읽어주셔서 감사합니다.



추신 - 가성비가 좋다.





추신2 - VGA단의 입력품질이 썩 좋지는 않아서 VGA케이블 너무 싼거 쓰시면 노이즈 생기니까 적당히 굵고 필터 달린 좋은거 쓰시고, VGA 케이블 길이를 3미터 이상은 하지 마십시오. 이거 고급케이블도 길어질수록 노이즈가 끼더군요. 길이에 의한 노이즈를 없애려면 리피터나 연장기능이 좀 쌘 분배기나 셀렉터가 있어야 할 겁니다.



그리고 VGA 입력의 기본 설정에서 색이 바랜 느낌이 있어서 저는 이렇게 설정했습니다.

밝기 100, 명암 80 블랙균형 37, 로우 블루 25%, 사용모드 기본 동적명암비 끄기

색온도 차가움 HDR 끄기

그리고 초기화 설정에 가셔서 화면과 색상 자동조정을 눌러 주십시오.

참고로 HDMI의 입력설정과 별개로 저장됩니다.

저는 HDMI의 경우  밝기 80 명암 55, 블랙균형 44, 로우블루 끄기, 사용모드 기본, 동적명암비 끄기

색온도 상요자조정 적46 녹44 청50 HDR 끄기로 했습니다.



더해서 블랙균형을 기본 50으로 되어 있는데 이러면 뿌옇다 혹은 바랜 느낌이 강합니다. 30~40 근처로 맞춰두니 적당하고 너무 내리면 블랙균형(밸런스)자체가 깨지니 유의하시기 바랍니다.
