VOODOO 4/5 시리즈 아날로그 출력시 세로노이즈(자글자글...) 문제

부두 4 4500이나 5 5500의 vga(아날로그) 출력 시 아래 처럼 세로 노이즈가 자글자글 하게 끼는 경우가 있습니다.

​

아래 화면의 좌측 끝을 보시면 잘 나타나 있는데요.

*스샷이라 잘 보이지 않는데 좌측끝 뿐만 아니라 중간중간 글자가 흐릿하거나 깨져보이는 부분이 모두 노이즈가 있는 부분입니다.





이 문제로 그래픽카드가 고장인 줄 알고 저렴하게(?) 파시거나 폐기되는 경우도 보입니다.

​

그런데 이 문제는 호환성문제입니다.

​

LCD나 캡쳐카드에 물릴 경우 나타나는 것으로 아래 화면처럼 CRT모니터에서는 깨끗하게 나옵니다.

*주사선 흐르는 것 까지 찍히는 바람에 애매해보입니다만 실제로는 깨끗합니다.



CRT를 쓰지 않는 한 벗어나기 힘든 문제인데요.

​

대안책은 몇 있습니다.

​

​

1. 부두4나 5의 MAC 용 은 DVI를 단자를 달고 나옵니다. 디지털출력으로 이 경우 LCD에서 이런 문제가 없습니다. MAC 용이라서 PC용 바이오스를 덮어주는 작업이 필요하며 단점은 이 MAC용은 구하기가 참 어렵다는 점과 가격이 승천한다는 것, 극히 일부 도스게임에서 호환성에 문제가 있는 경우가 있습니다.(이제껏 테스트 했을 때 도스용 봄버맨 딱 하나가 그랬습니다.)

​

2. OSSC를 사용하는 방법입니다. OSSC는 트랜스코더와 라인더블러를 통합한 기기로 여러 콘솔기기를 현대의 모니터에서 사용할 수 있게 HDMI로 변환 혹은 라인더블러 해주는 장치입니다. 도스용도로도 충분히 쓸만한데요.

OSSC도 그냥 부두4/5의 아날로그를 받아서는 노이즈 문제가 그대로 나옵니다. 그래서 설정이 필요합니다.

​

문제가 나타나는 해상도는 주로 720x400 인데 OSSC는 이것을 패스스루 혹은 라인더블러 해줍니다.

라인더블러시 1440x800 해상도가 됩니다.

패스스루나 라인더블러나 설정으로 해결이 가능합니다.

패스스루 및 라인더블러 설정은 Output opt 에서 384p/400p proc 에서 설정해주면 됩니다.

​

먼저 라인더블러 상태에서는

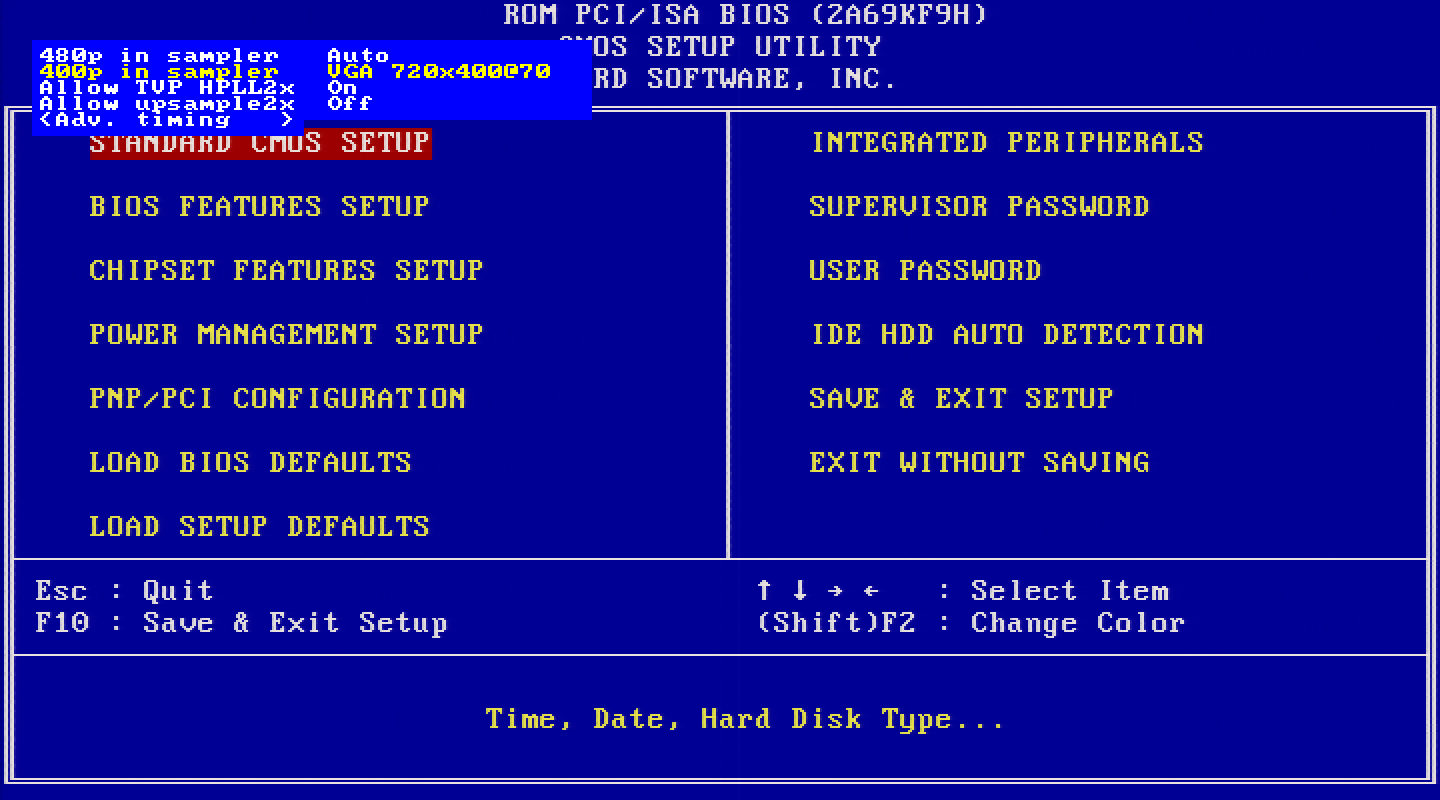

Sampling opt - 400p in sampler 을 아래 스샷처럼 VGA 720x400@70으로 변경

*도스 해상도 중 640x400인 경우도 있습니다. 이때는 640x400으로 두면 됩니다.



그 다음 Adv. timing 에서 동일한 해상도를 고르고 들어가 줍니다.



Adv. timing에 들어가면 아래 메뉴가 나오는 데 그중 Sampling phase 의 수치를 올려줍니다. 제 환경에서는 236 deg에서 노이즈가 사라졌습니다.





패스스루 상태에서도 설정은 동일합니다. 다만 Sampling phase 수치가 더 올라가야 하더군요. 258 deg를 적용하니 사라졌습니다.



단점은 OSSC가 자동으로 뭘 조정해주는게 없다보니 설정을 일일이 해줘야 하는 단점이겠네요.(설정을 저장해서 프로파일을 여러개 만들고 로딩하는 기능은 있습니다.)

​

​

비슷한 케이스에서 그래픽카드의 고장으로 판단하시고 저렴히 판매하시거나 폐기하는 비극을 방지합시다.

저도 이 문제를 고장으로 알고 부두5 5500의 코일 같은 부품을 죄다 고급품으로 교체하는 등 생쇼를 한 적이 있습니다.

​

​

글 읽어주셔서 감사합니다.
