태진미디어 WOW-7300III 에서 미디도터보드 추출

최근에 제가 금영의 노래방기기(코러스 HD100S)에서 음원보드를 추출해 미디도터보드로 만들어 쓴 글이 있습니다.

​

거기서 제목의 기기를 언급했었는데요.

​

최근 옥x중고 를 살펴보니 이 기기가 저렴하게 올라온게 있어 구입했습니다.

​

정상품이라고는 하는데 일단 파워쪽 콘덴서가 모두 터져 있어서 아무래도 정상품은 아니었습니다.

​

어차피 배를 따고 부품일부만 추출할 거라 상관은 없습니다만 뭔가 기분은 묘했습니다.

​

아래는 세트입니다. 이 기기는 하드가 아니라 시디로 구동되는 방식입니다.

​

자동 시디체인져로 시디를 교체해가며 구동 시디는 아래사진처럼 3장 들어있었습니다.

​

나중에 필요한 사람이 있을지도 몰라 일단 시디는 보관



뒷면입니다. 사진이 좀 흔들렸군요. 상단이 시디3개가 들어가는 곳입니다.

특이점이라면 후면출력이 있습니다. 4채널이죠.

아래는 제품 정보입디나. WOW-7300III

​

겉판을 열만 이렇습니다. 참 열기 귀찮게 해두었습니다 .이거부터 다 열어야 음원보드가 나타납니다.

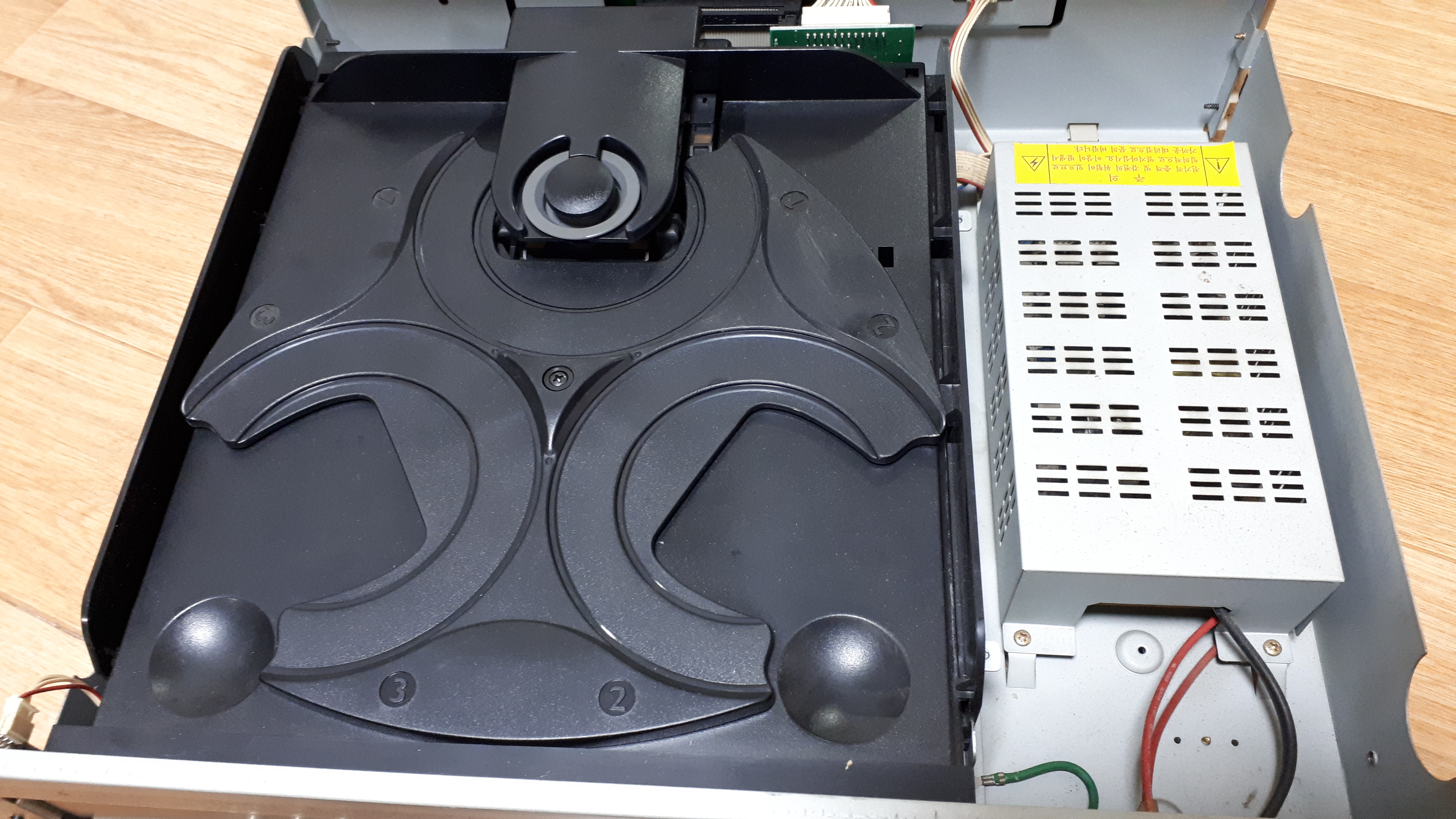

3cd 체인져 입니다. 이것도 땁니다....

이제야 녹색기판이 보이는군요. 이것도 땁니다.....

드디어 보이는군요. 드림마크가 참 반갑습니다.

아래가 음원보드입니다. 적절하게 핀맵에 따라 26핀 리본케이블(IDC)과 땜질을 해주면 미디도터보드가 됩니다.

기타 이 보드는 4채널입니다(전면과 후면) 하지만 미디도터보드는 웨이브블라스터(테이블) 호환으로 2채널이다보니 후면 2채널은 의미는 없습니다.

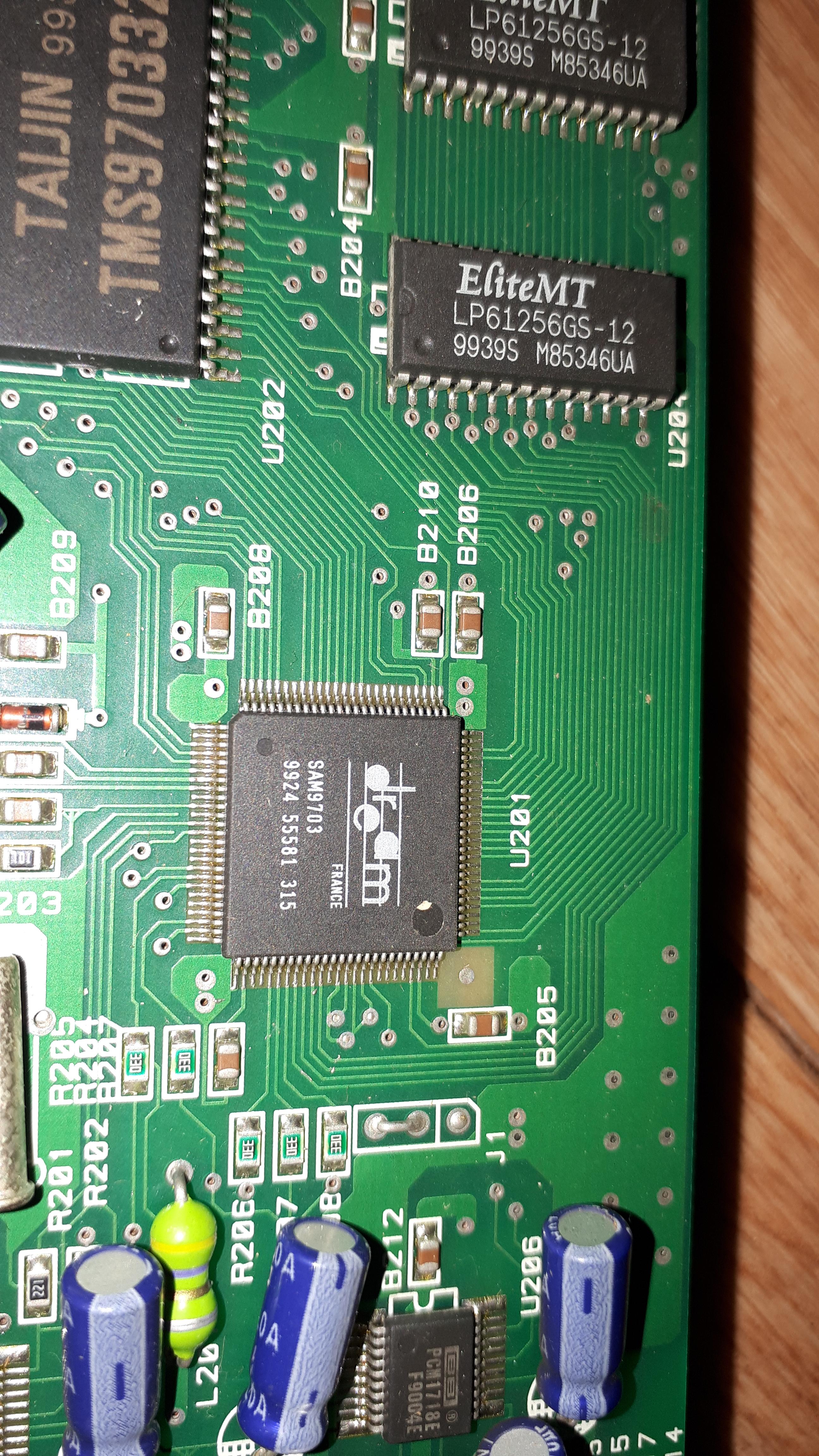

sam9703입니다.

태진 TMS97033201 그리고 아래 두 칩은 sram 256k 두개 입니다.

금영은 256k 1개 인데요. 음원롬 외의 차이가 이것입니다.

금영의 음원롬은 KUMYOUNG 963200B (혹은 GMS963200로 마킹)

태진 이 제품은 TMS97033201 인데요. 이 롬은 GMS973201이나 이 롬의 커스텀이 아닐까 추측이 됩니다.

왜냐하면 GMS973201를 사용하는 클린웨이브가 sam9703과 sram 256k 두개를 쓰기 때문이고 이 제품으로 녹음한 영상을 들어보면 전형적인 드림의 사캔표절음(?)이 느껴집니다....ㅋ

*GMS973201는 또 롤랜드와의 분쟁을 피하기 위해 만든 것이라 하는데 사캔의 향기가 느껴지는 저로서는...

(GMS963200B제품에는 256k 1개 입니다.)

일단 제품이 오늘 온데다 납땜할 기운도 없어서 글은 이정도까지 쓰고

​

영상 및 극도로 주관적인 청음기는 심신이 건강해지면 올리겠습니다.

​

​

글 읽어주셔서 감사합니다.
